HA 系列气源处理元件

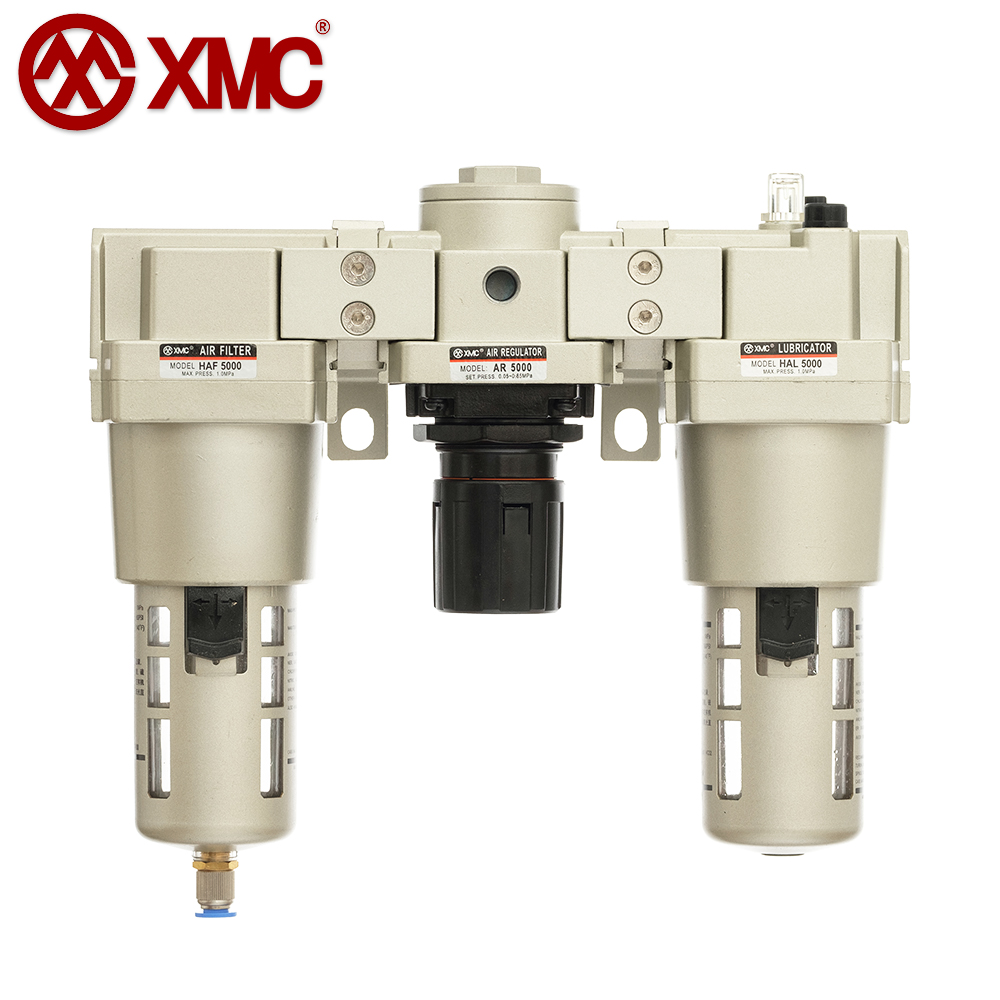

▌HAC2000~5000 三联件(F+R+L)
符号

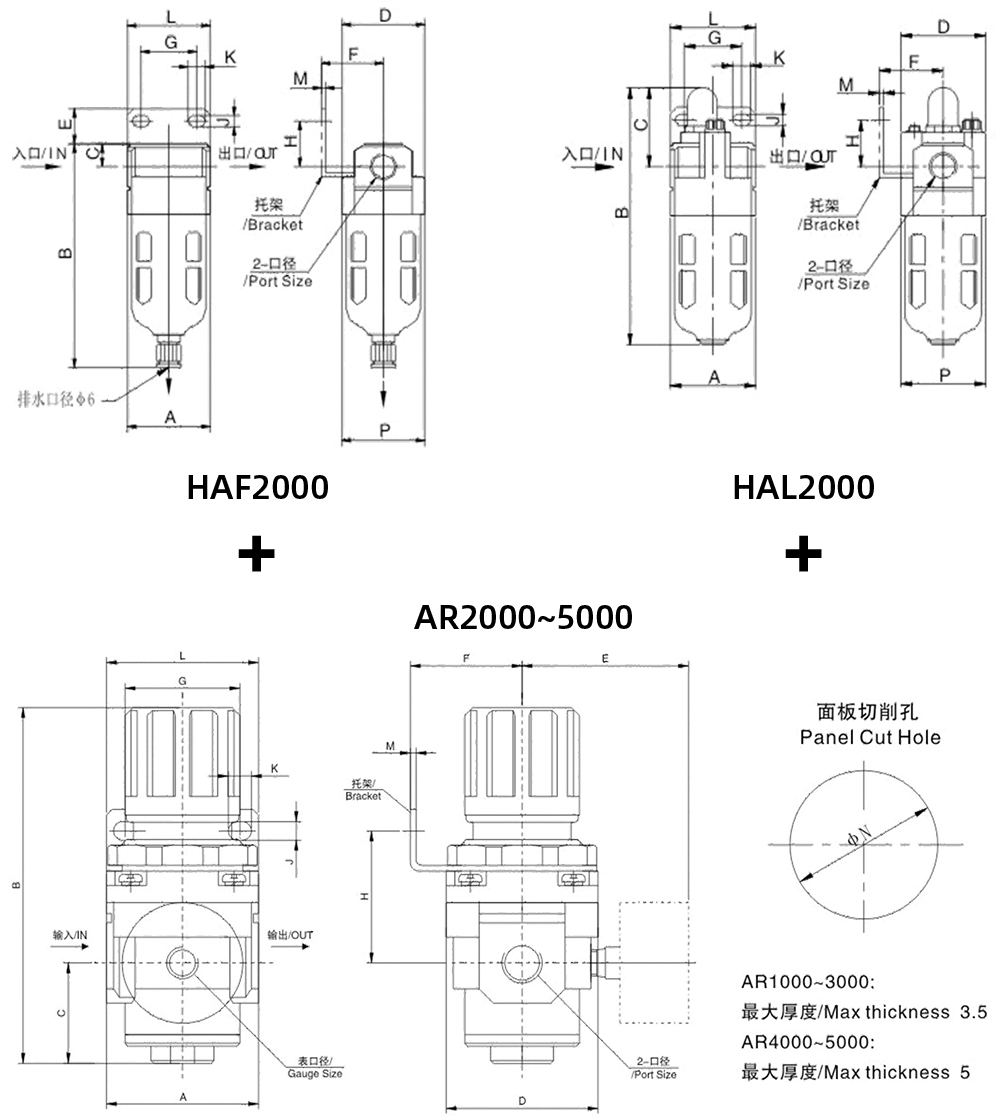

外形尺寸图 (mm)
(HAF2000+AR2000+HAL2000)
尺寸表 (mm)
(HAF2000+AR2000+HAL2000)
HAF2000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | P |
| HAF2000 | 1/8~1/4 | 40 | 113 | 11 | 40 | 17 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
AR2000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | N |
| AR2000 | 1/8~1/4 | 40 | 95 | 17 | 40 | 56.8 | 30 | 34 | 44 | 5.4 | 15.4 | 55 | 2.3 | 33.5 |
HAL2000
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| HAL2000 | 1/8~1/4 | 40 | 121.5 | 38 | 40 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |

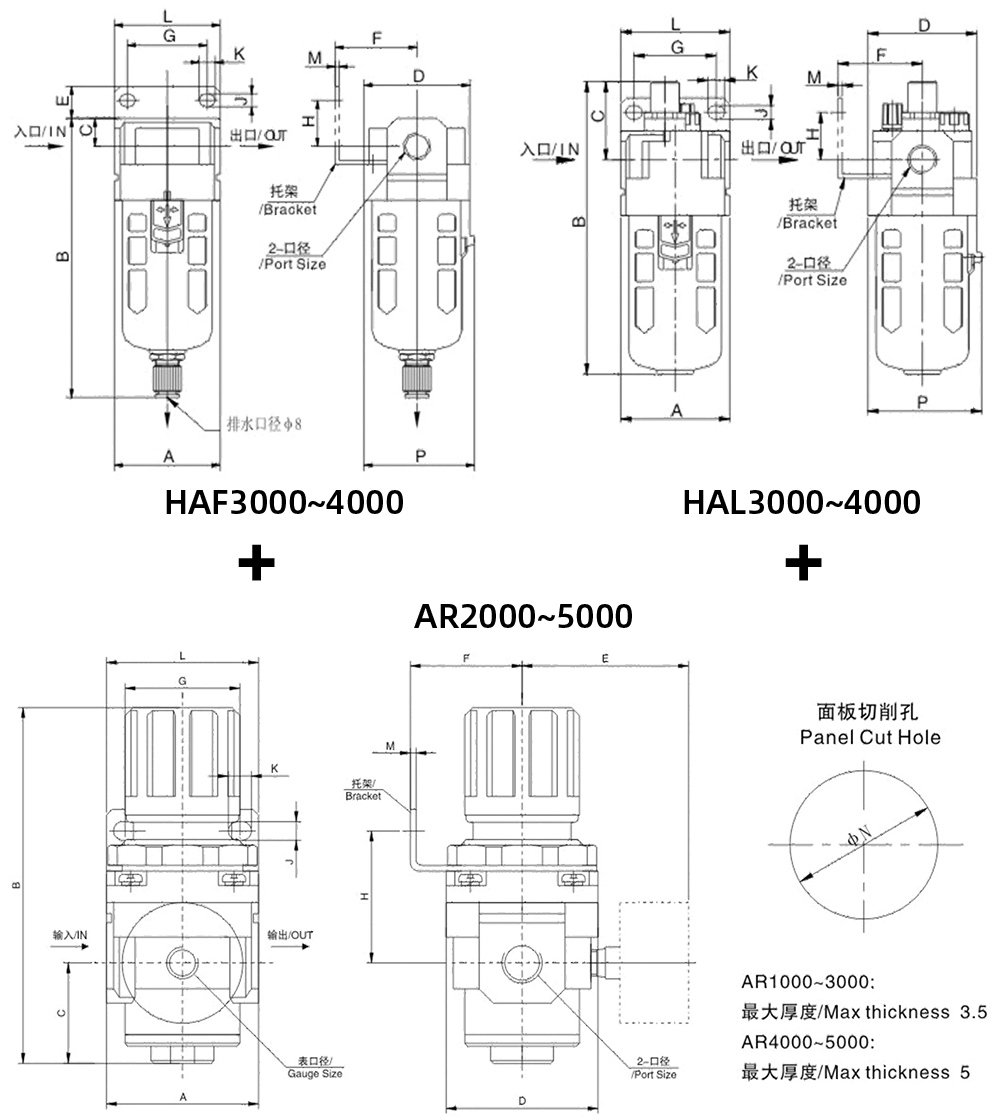

外形尺寸图 (mm)
(HAF3000~4000+AR2500~4000+HAL3000~4000)
尺寸表 (mm)
(HAF3000~4000+AR2500~4000+HAL3000~4000)
HAF3000~4000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | P | 带自动排水器B | |
| HAF3000 | 1/4~3/8 | 53 | 139.5 | 14 | 53 | 16 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 | 155 | |
| HAF4000 | 3/8~1/2 | 70 | 175.5 | 18 | 70 | 17 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 | 180 | |
| HAF4000-06 | 3/4 | 75 | 179.5 | 20 | 70 | 14 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 | 184 | |
AR2500~4000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | N |
| AR2500 | 1/4~3/8 | 53 | 102.5 | 25 | 48 | 60.8 | 30 | 34 | 44 | 5.4 | 15.4 | 55 | 2.3 | 33.5 |
| AR3000 | 1/4~3/8 | 53 | 127.5 | 35 | 53 | 60.8 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 42.5 |
| AR4000 | 3/8~1/2 | 70 | 149.5 | 37.5 | 70 | 65.5 | 49.2 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
| AR4000-06 | 3/4 | 75 | 154 | 40.5 | 70 | 69.5 | 49.2 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
HAL3000~4000
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| HAL3000 | 1/4~3/8 | 53 | 142 | 38 | 53 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 |
| HAL4000 | 3/8~1/2 | 70 | 177 | 41 | 70 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| HAL4000-06 | 3/4 | 75 | 177 | 39 | 70 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 |

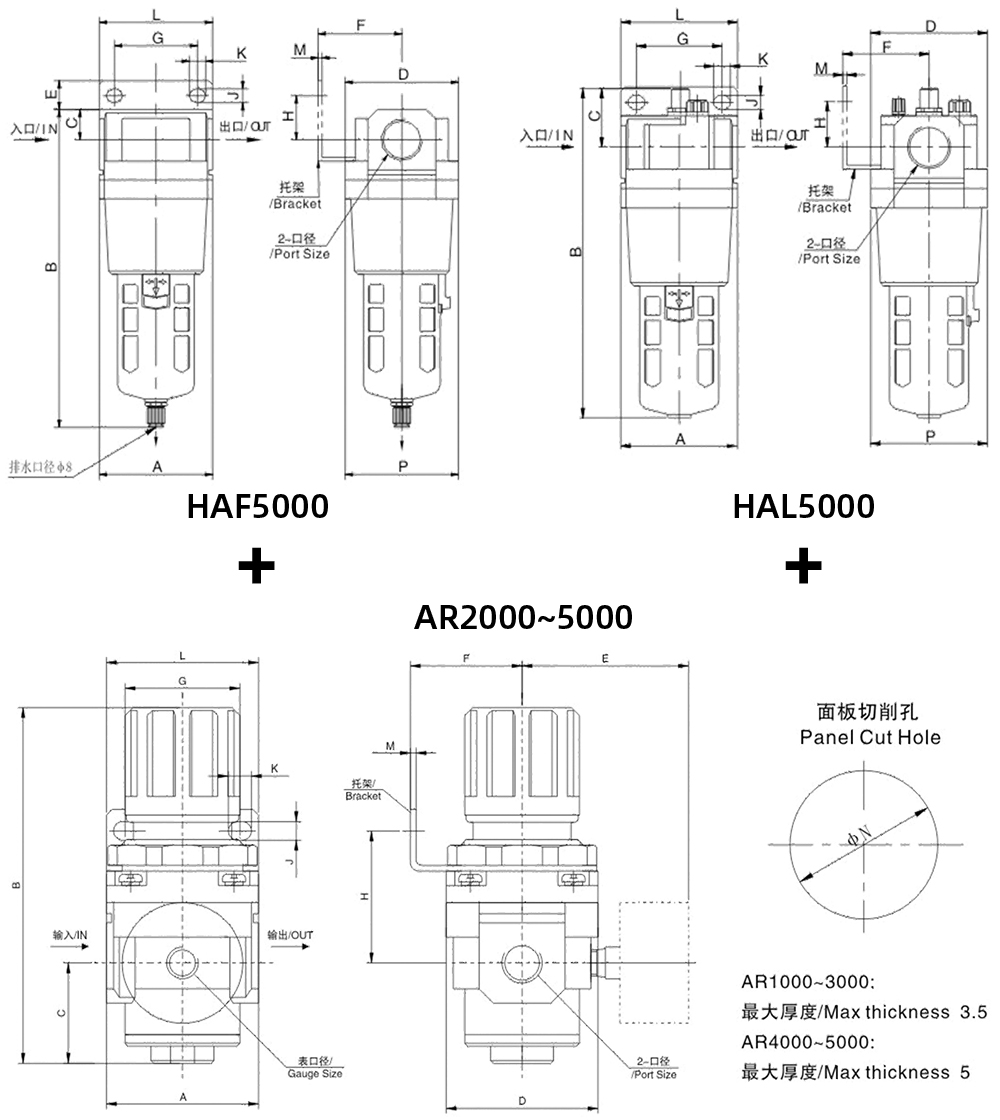

外形尺寸图 (mm)
(HAF5000+AR5000+HAL5000)
尺寸表 (mm)
(HAF5000+AR5000+HAL5000)
HAF5000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | P | 带自动排水器B | |
| HAF5000 | 3/4~1 | 90 | 254.5 | 24 | 90 | 23 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 | 259 | |
AR5000
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | N |
| AR5000 | 3/4~1 | 90 | 168 | 48 | 90 | 75.5 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
HAL5000
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| HAL5000 | 3/4~1 | 90 | 254 | 45 | 90 | 66.5 | 66 | 35 | 11 | 13 | 90 | 2.3 | 90 |
特性
HA系列元件包括空气过滤器、油雾器、过滤减压阀及其组合元件，接口螺纹从G1/8~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。另外，此款产品在过滤器放水装置处安装一快插接头，用户可以在此处直接接入塑料管，将过滤器产生的污水排放到指定位置，起到保护现场环境的作用；并且此款产品防护罩的目视孔加有1至2条加强横档，即大大增加了油水杯的安全性，还起到了油/水量的刻度作用。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| *过滤精度 /Filter Precision | 25μm |
| **滤芯材质/Filter Element Material | 铜/Brass |
| 建议用油 /Recommended Oil Use | 透平一号油/Turbine No.1 Oil ISOVG32 |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | HAC2000~5000: 有/Available |
| 调压范围 /Pressure Regulating Range | HAC2000~5000: 0.05~0.85MPa (0.5~8.5kgf/cm2) |
| 阀型 /Valve Type | 带溢流型/With Overflow |
*还有5、50μm可供选择。**还有PE滤芯可供选择。

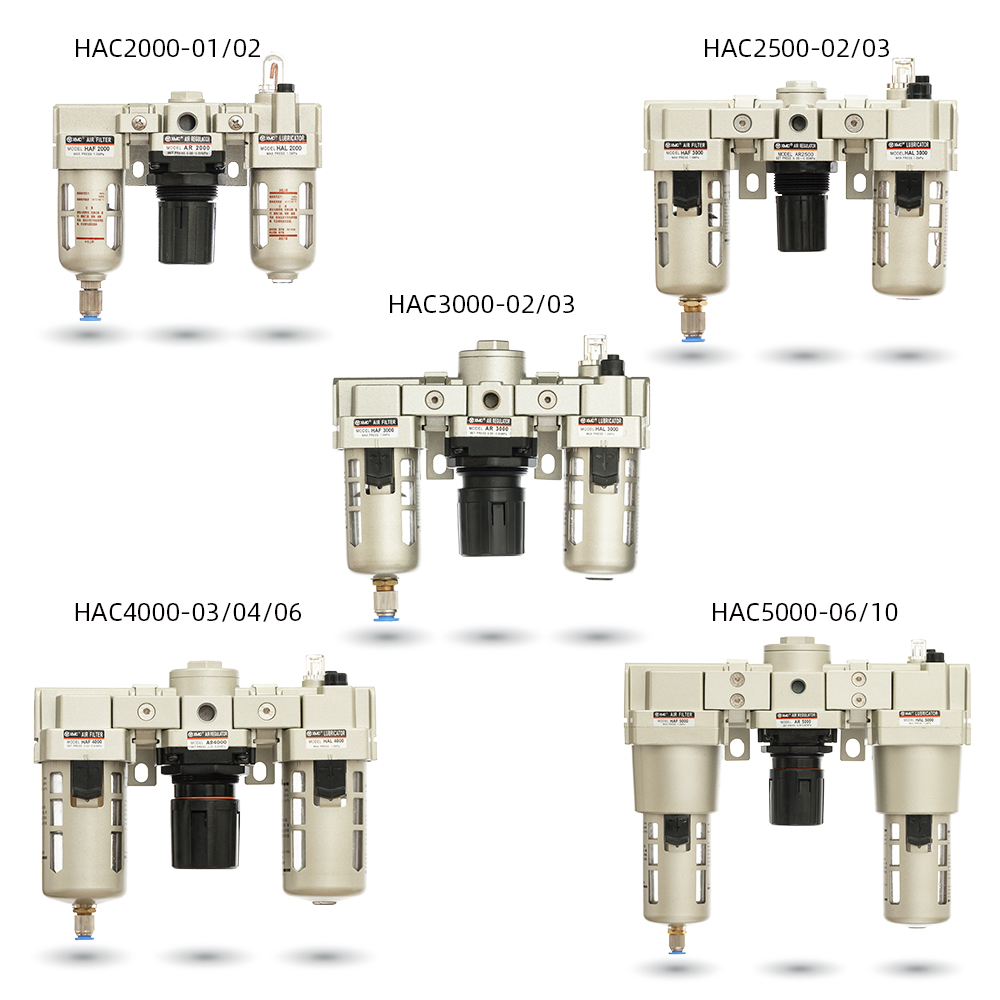

选型表

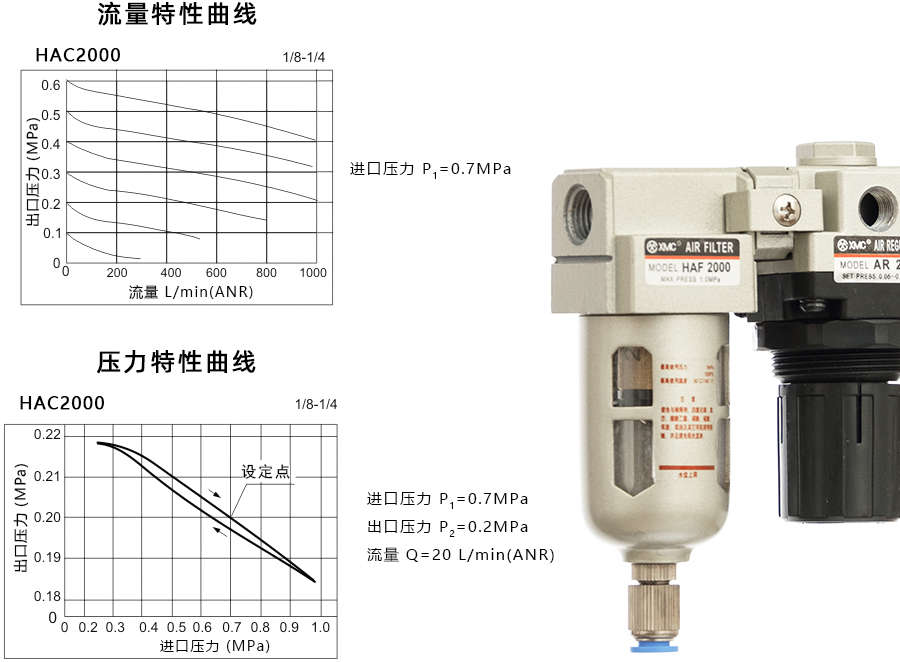

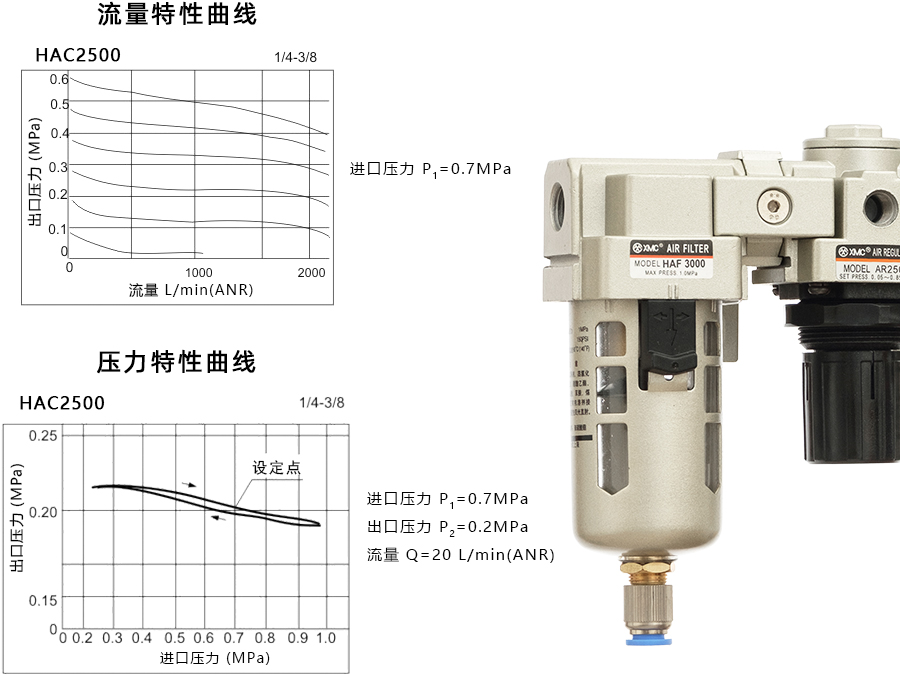

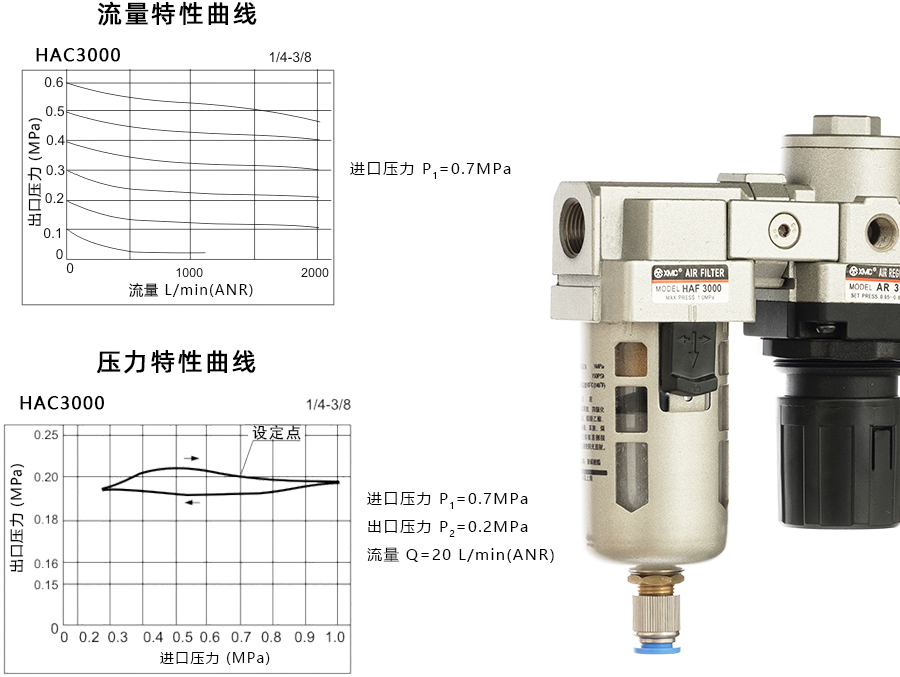

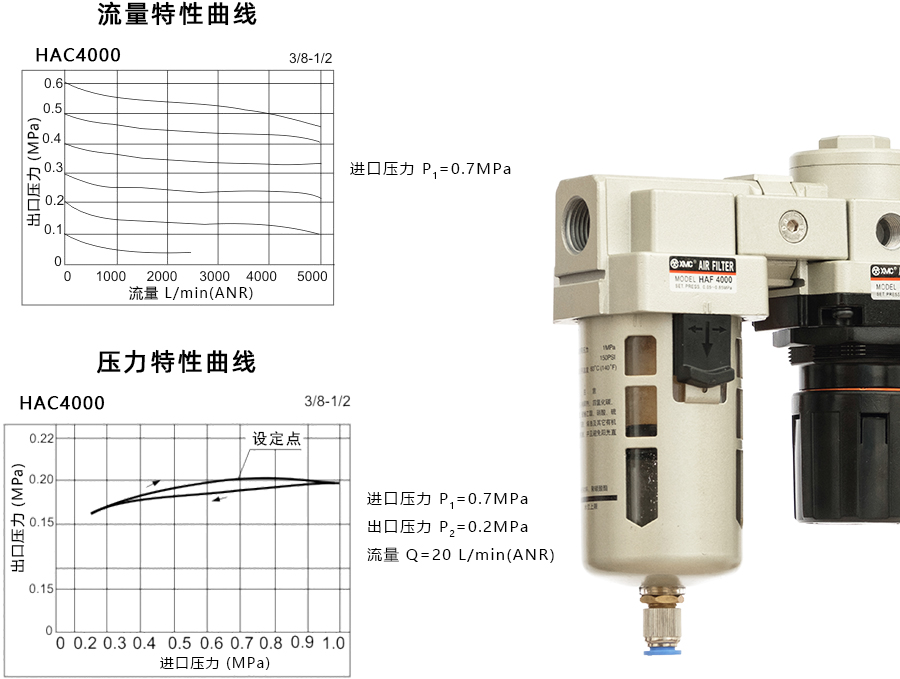

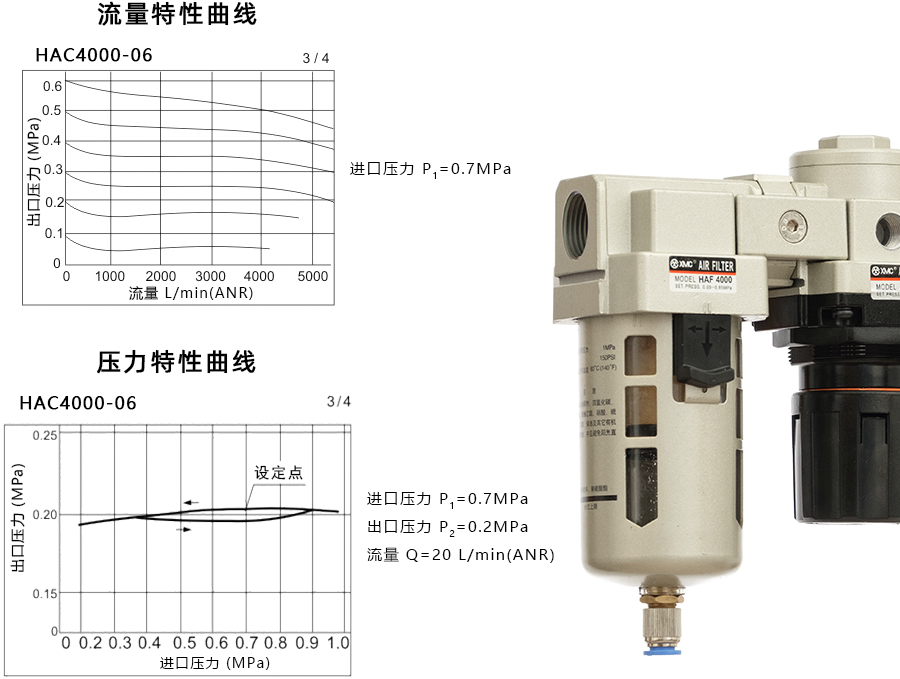

| 型号 | 规格 | 配件 | ||||||||
| 组件 | 注2)额定流量 (L/min) | 注3)接管口径 (G) | 压力表 口径 | 重量 (kg) | 托架 | 压力表 | ||||
| 手动放水型 | 注1)自动排水型 | 过滤器 | 减压阀 | 油雾器 | ||||||
| HAC2000-01 | 无/None | HAF2000 | AR2000 | HAL2000 | 500 | 1/8 | 1/8 | 0.74 | Y20L | G36-10-01 |
| HAC2000-02 | 1/4 | |||||||||
| HAC2500-02 | HAC2500-02D | HAF3000 | AR2500 | HAL3000 | 1500 | 1/4 | 1/8 | 1.04 | Y30L | |
| HAC2500-03 | HAC2500-03D | 3/8 | ||||||||
| HAC3000-02 | HAC3000-02D | HAF3000 | AR3000 | HAL3000 | 2000 | 1/4 | 1/8 | 1.18 | Y30L | |
| HAC3000-03 | HAC3000-03D | 3/8 | ||||||||
| HAC4000-03 | HAC4000-03D | HAF4000 | AR4000 | HAL4000 | 4000 | 3/8 | 1/4 | 2.14 | Y40L | G46-10-02 |
| HAC4000-04 | HAC4000-04D | 1/2 | ||||||||
| HAC4000-06 | HAC4000-06D | HAF4000-06 | AR4000-06 | HAL4000-06 | 4500 | 3/4 | 1/4 | 2.47 | Y50L | |
| HAC5000-06 | HAC5000-06D | HAF5000 | AR5000 | HAL5000 | 5000 | 3/4 | 1/4 | 3.82 | Y60L | |
| HAC5000-10 | HAC5000-10D | 1 | ||||||||
注1）HAC2500~AC5000自动排水器结构以杠杆式为常规选型，还有浮球式自动排水器可选，详细说明请参阅自动排水器介绍。
注2）供应压力为0.7MPa (7.1kgf/cm2) 设定压力为0.5MPa (5.1kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
