HAL2000~5000
XMC
HAL2000~5000
| 最高使用压力： | |
|---|---|
| 环境温度： | |
| 建议用油： | |
| 容器材料： | |
| 防护罩： | |
HA 系列气源处理元件
▌HAL2000~5000 油雾器(L)
符号

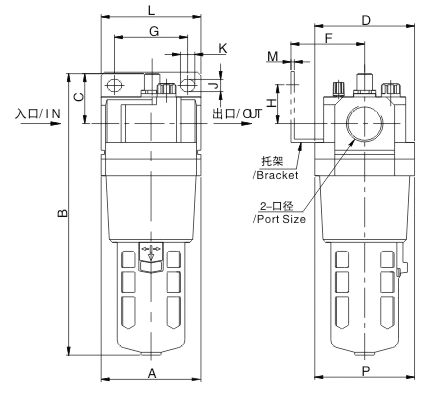

外形尺寸图 (mm)
 | |
| HAL2000 | HAL3000~4000 |
 HAL5000 |
尺寸表 (mm)
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| HAL2000 | 1/8~1/4 | 40 | 121.5 | 38 | 40 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
| HAL3000 | 1/4~3/8 | 53 | 142 | 38 | 53 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 |
| HAL4000 | 3/8~1/2 | 70 | 177 | 41 | 70 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| HAL4000-06 | 3/4 | 75 | 177 | 39 | 70 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| HAL5000 | 3/4~1 | 90 | 254 | 45 | 90 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 |

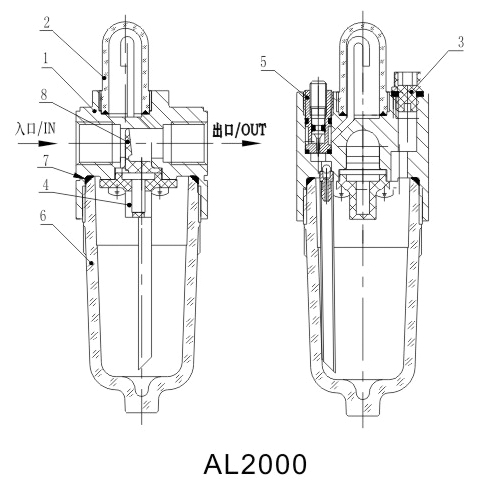

AL结构简图
(HAL与AL结构类似，HAL2000多了防护罩)
HAL零件表
| 序号 | 名 称 | 材 料 | ||
| HAL2000~5000 | ||||
| 1 | 阀体 | 铝压铸件 | ||
| 2 | 油窗 | 聚碳酸酯 | ||
| 3 | 加油螺塞 | ABS | ||
| 4 | 导向挡板 | ABS | ||
| 5 | 调优手柄 | ABS | ||
| 6 | 油杯 (防护罩) | 聚碳酸酯 (冷轧板) | ||
| 7 | O形圈 | 橡胶 | ||
| 8 | 挡板 | 聚氨酯 | ||
| 9 | O形圈 | 橡胶 | ||
| 10 | 中间体 | 铝压铸件 | ||
特性
HA系列元件包括空气过滤器、油雾器、过滤减压阀及其组合元件，接口螺纹从G1/8~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。另外，此款产品在过滤器放水装置处安装一快插接头，用户可以在此处直接接入塑料管，将过滤器产生的污水排放到指定位置，起到保护现场环境的作用；并且此款产品防护罩的目视孔加有1至2条加强横档，即大大增加了油水杯的安全性，还起到了油/水量的刻度作用。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| 建议用油 /Recommended Oil Use | 透平1号油/Turbine No.1 Oil ISOVG32 |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | HAL2000~5000: 有/Available |

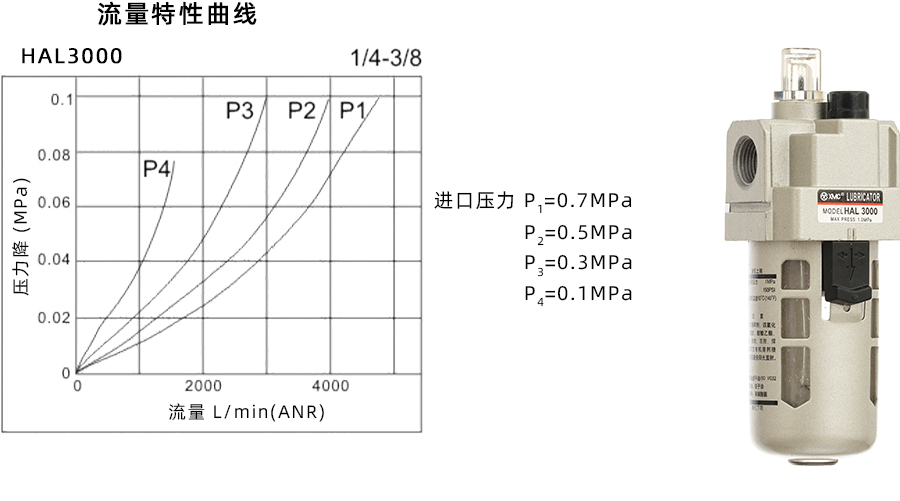

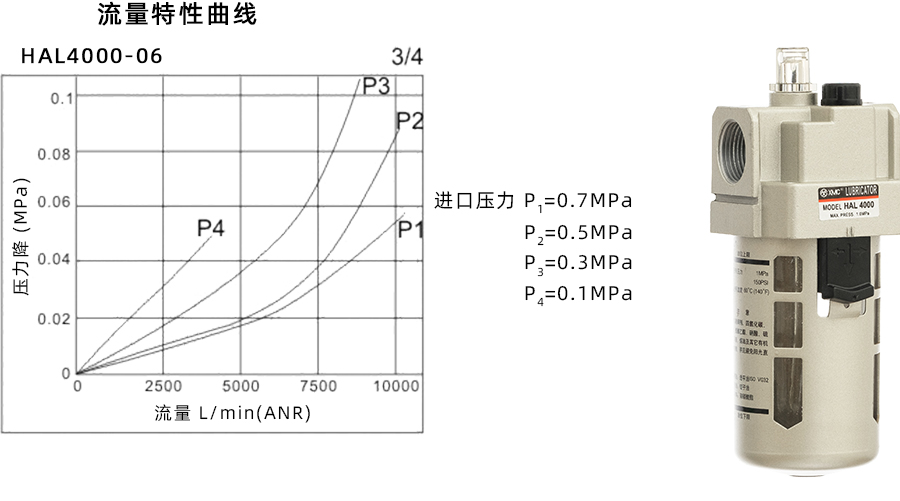

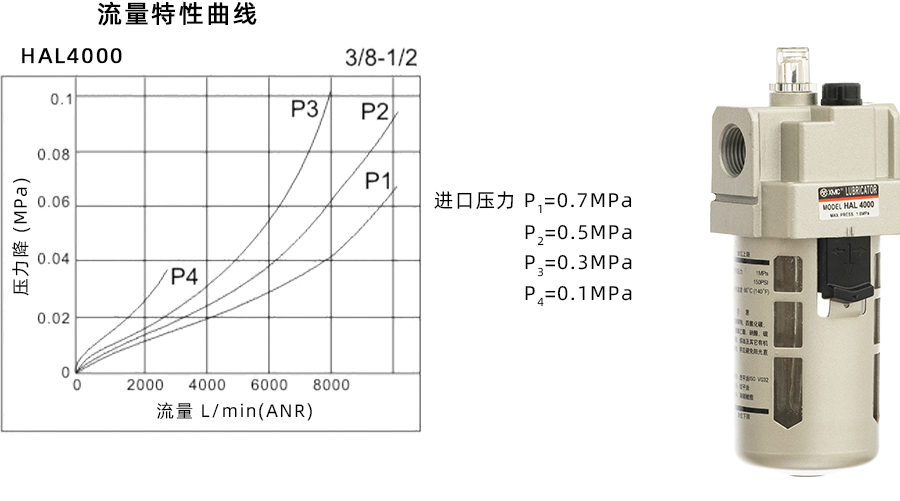

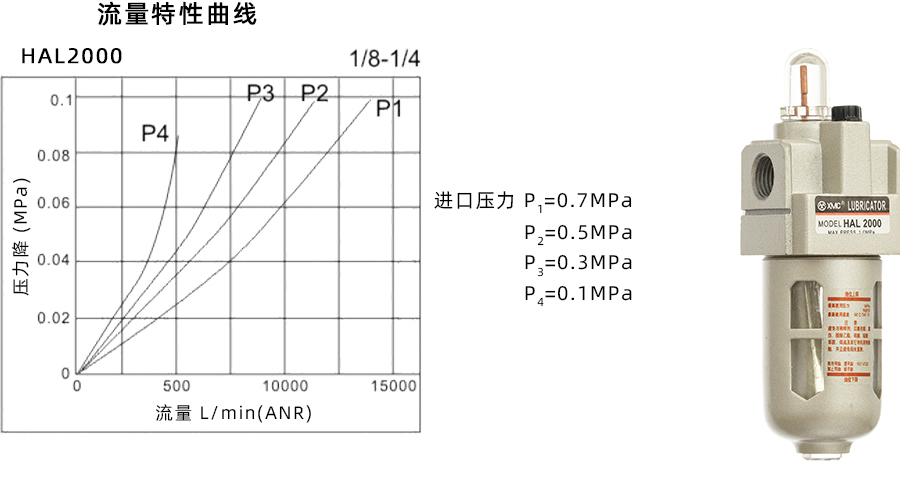

选型表
| 型 号 | 规 格 | 配 件 | ||||
注1) 油滴最小量 (L/min) | 注2) 额定流量 (L/min) | 注3) 接管口径 (G) | 杯容量 (cm3) | 重 量 (kg) | 托 架 | |
| HAL2000-01 | 15 | 800 | 1/8 | 25 | 0.18 | B240 |
| HAL2000-02 | 1/4 | |||||
| HAL3000-02 | 30 | 1700 | 1/4 | 50 | 0.27 | B340 |
| HAL3000-03 | 40 | 3/8 | ||||
| HAL4000-03 | 40 | 5000 | 3/8 | 130 | 0.5 | B440 |
| HAL4000-04 | 50 | 1/2 | ||||
| HAL4000-06 | 50 | 6300 | 3/4 | 130 | 0.57 | B540 |
| HAL5000-06 | 190 | 7000 | 3/4 | 130 | 1.1 | B640 |
| HAL5000-10 | 1 | |||||
注1）供应压力为0.5MPa (5.1kgf/cm2) ，油滴流量为5滴/分钟，透平1号油 (ISOVG32) 温度20℃的情况下。
注2）供应压力为0.5MPa (5.1kgf/cm2)，压降为0.03MPa (0.3kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
HA 系列气源处理元件
▌HAL2000~5000 油雾器(L)
符号
外形尺寸图 (mm)
| |
| HAL2000 | HAL3000~4000 |
| HAL5000 |
尺寸表 (mm)
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| HAL2000 | 1/8~1/4 | 40 | 121.5 | 38 | 40 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
| HAL3000 | 1/4~3/8 | 53 | 142 | 38 | 53 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 |
| HAL4000 | 3/8~1/2 | 70 | 177 | 41 | 70 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| HAL4000-06 | 3/4 | 75 | 177 | 39 | 70 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| HAL5000 | 3/4~1 | 90 | 254 | 45 | 90 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 |
AL结构简图
(HAL与AL结构类似，HAL2000多了防护罩)
HAL零件表
| 序号 | 名 称 | 材 料 | ||
| HAL2000~5000 | ||||
| 1 | 阀体 | 铝压铸件 | ||
| 2 | 油窗 | 聚碳酸酯 | ||
| 3 | 加油螺塞 | ABS | ||
| 4 | 导向挡板 | ABS | ||
| 5 | 调优手柄 | ABS | ||
| 6 | 油杯 (防护罩) | 聚碳酸酯 (冷轧板) | ||
| 7 | O形圈 | 橡胶 | ||
| 8 | 挡板 | 聚氨酯 | ||
| 9 | O形圈 | 橡胶 | ||
| 10 | 中间体 | 铝压铸件 | ||
特性
HA系列元件包括空气过滤器、油雾器、过滤减压阀及其组合元件，接口螺纹从G1/8~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。另外，此款产品在过滤器放水装置处安装一快插接头，用户可以在此处直接接入塑料管，将过滤器产生的污水排放到指定位置，起到保护现场环境的作用；并且此款产品防护罩的目视孔加有1至2条加强横档，即大大增加了油水杯的安全性，还起到了油/水量的刻度作用。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| 建议用油 /Recommended Oil Use | 透平1号油/Turbine No.1 Oil ISOVG32 |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | HAL2000~5000: 有/Available |
选型表
| 型 号 | 规 格 | 配 件 | ||||
注1) 油滴最小量 (L/min) | 注2) 额定流量 (L/min) | 注3) 接管口径 (G) | 杯容量 (cm3) | 重 量 (kg) | 托 架 | |
| HAL2000-01 | 15 | 800 | 1/8 | 25 | 0.18 | B240 |
| HAL2000-02 | 1/4 | |||||
| HAL3000-02 | 30 | 1700 | 1/4 | 50 | 0.27 | B340 |
| HAL3000-03 | 40 | 3/8 | ||||
| HAL4000-03 | 40 | 5000 | 3/8 | 130 | 0.5 | B440 |
| HAL4000-04 | 50 | 1/2 | ||||
| HAL4000-06 | 50 | 6300 | 3/4 | 130 | 0.57 | B540 |
| HAL5000-06 | 190 | 7000 | 3/4 | 130 | 1.1 | B640 |
| HAL5000-10 | 1 | |||||
注1）供应压力为0.5MPa (5.1kgf/cm2) ，油滴流量为5滴/分钟，透平1号油 (ISOVG32) 温度20℃的情况下。
注2）供应压力为0.5MPa (5.1kgf/cm2)，压降为0.03MPa (0.3kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
