HA 系列气源处理元件

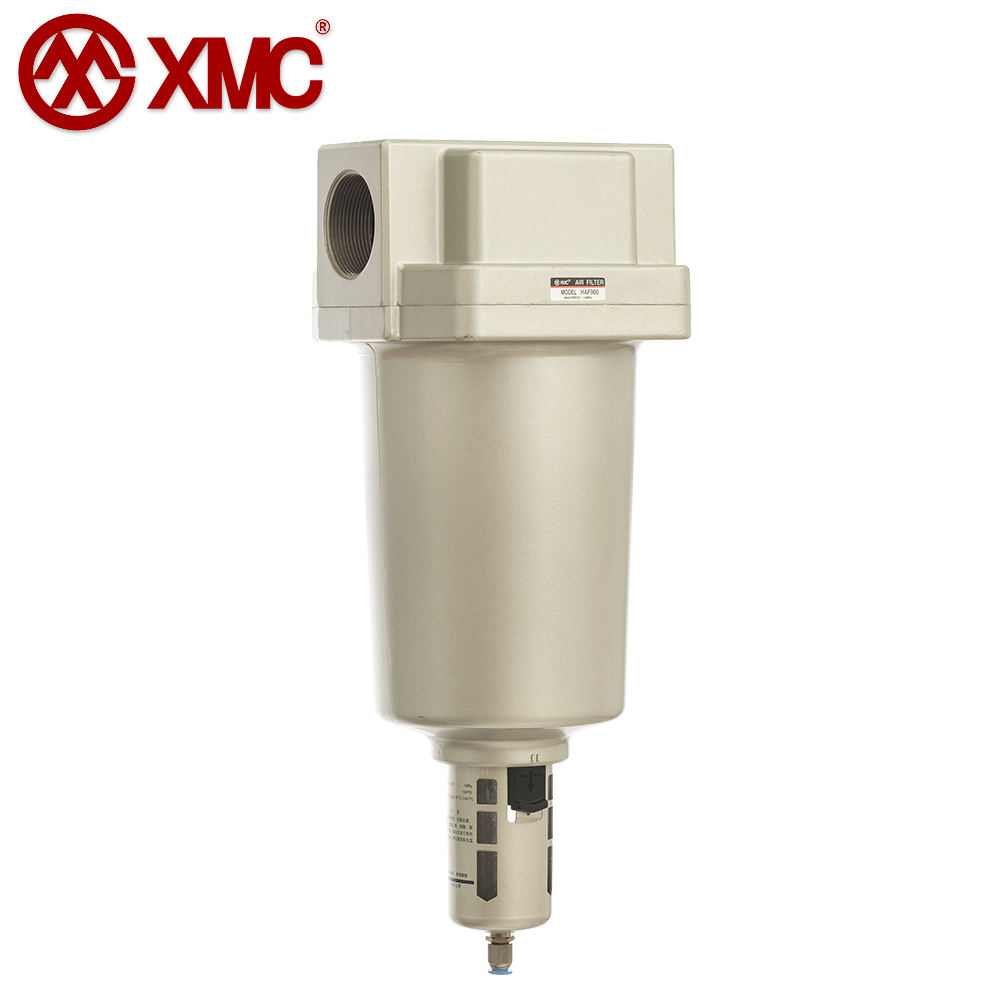

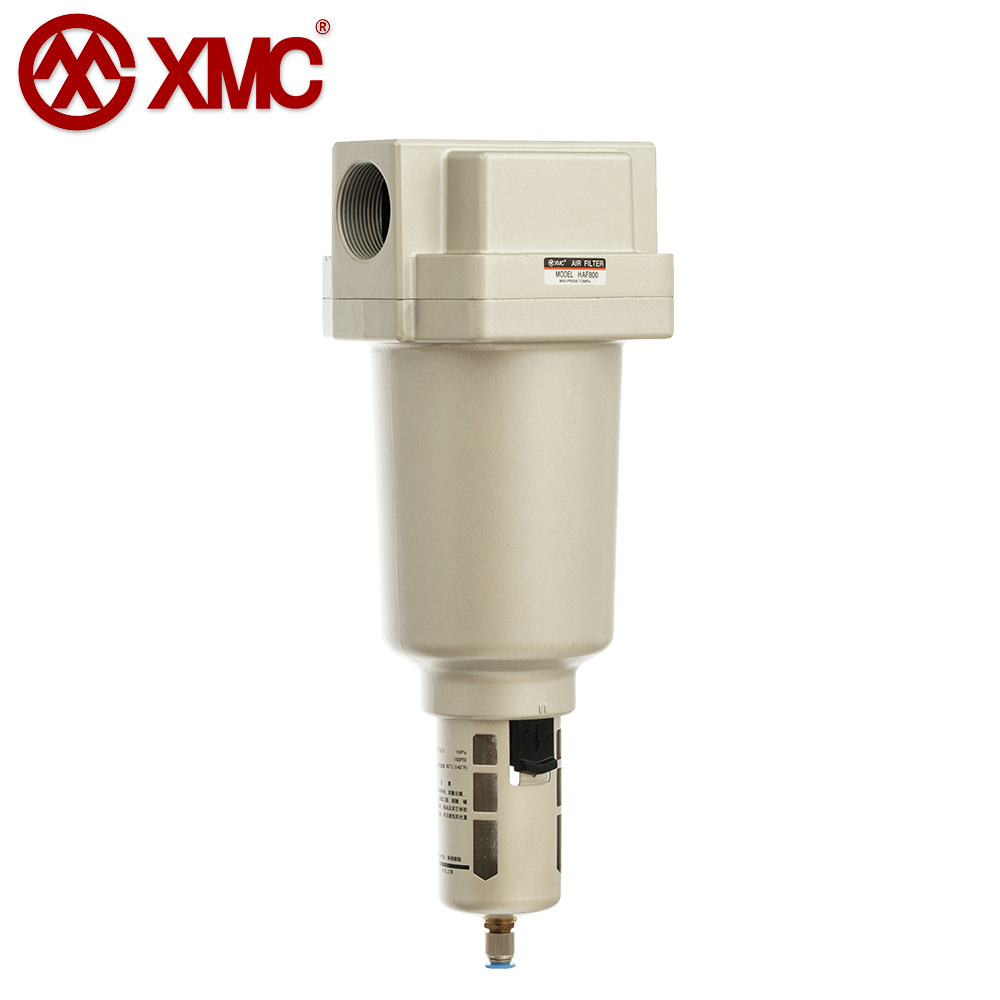

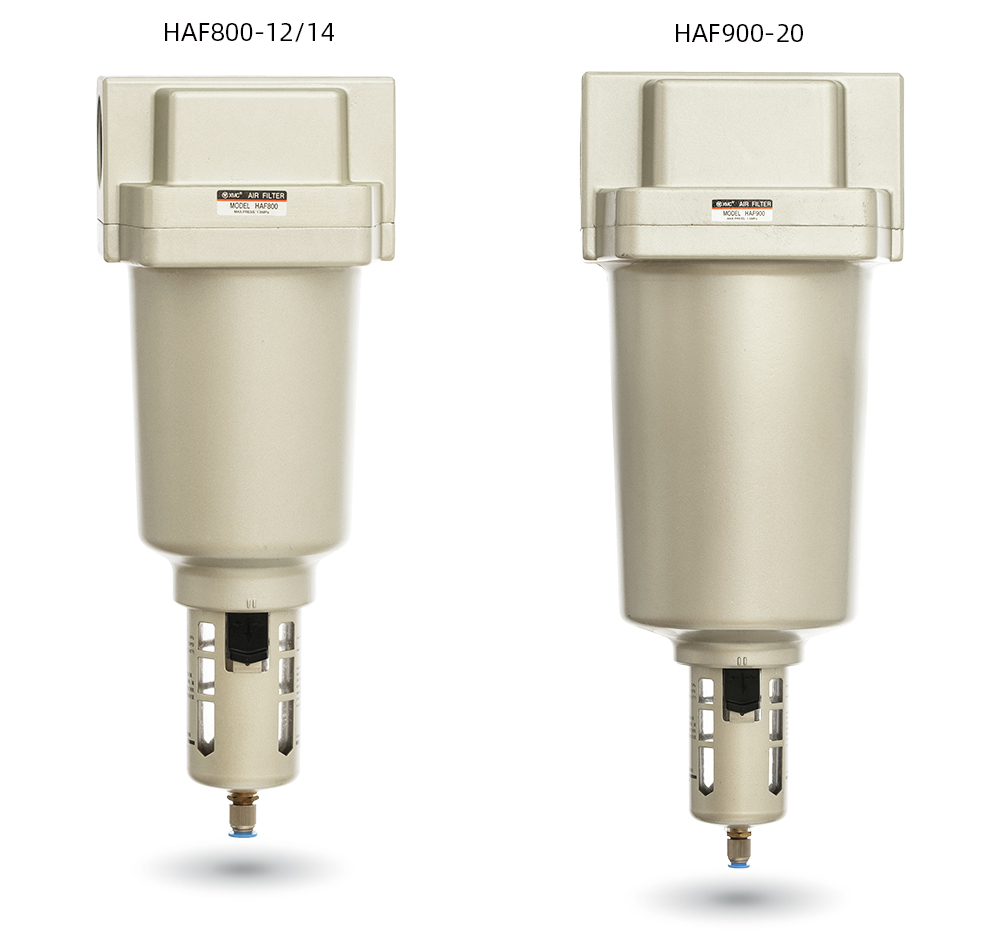

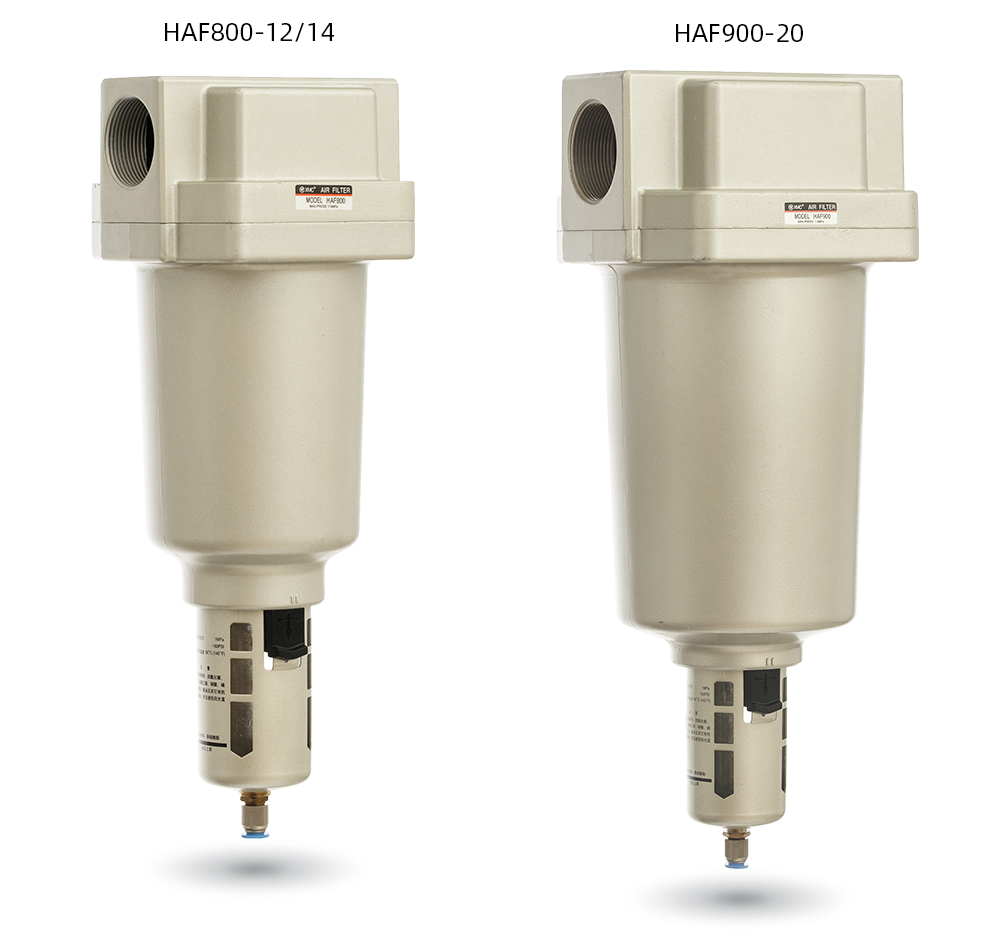

▌HAF800~900 大口径过滤器 (Heavy Calibre Filter, F)
符号

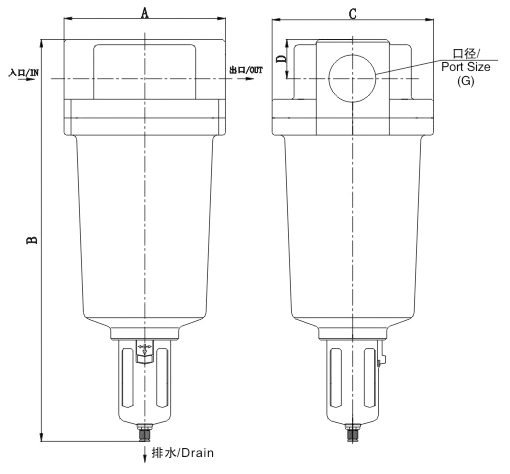

外形尺寸图 (mm)
 | |
| HAF800~900 |
尺寸表 (mm)
| 型号 | 口径(G) | A | B | C | D | 带自动排水器B | |
| HAF800 | 11/4, 11/2 | 150 | 390 | 140 | 33 | 395 | |
| HAF900 | 2 | 190 | 470 | 190 | 46 | 475 | |

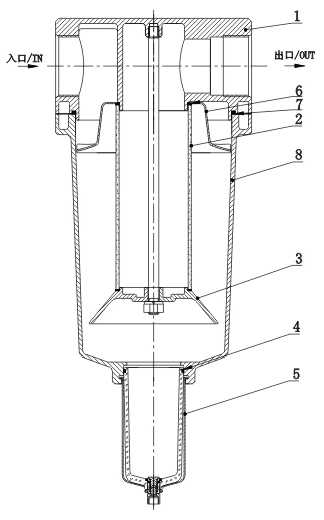

结构简图
HAF800~900
零件表
| 序号 | 名 称 | 材 料 |
| 1 | 阀体 | 铝压铸件 |
| 2 | 滤芯 | 铜 |
| 3 | 淌水板 | 铝冲压件 |
| 4 | O形圈 | 橡胶 |
| 5 | 存水杯(防护罩) | 聚碳酸酯(冷轧板) |
| 6 | 旋风叶片 | 铝冲压件 |
| 7 | O形圈 | 橡胶 |
| 8 | 中间体 | 铝压铸件 |
特性
HA系列大口径元件包括空气过滤器、减压阀、油雾器，HAF800~900的接口螺纹是从G11/4~G2，满足市面上主气源管路（及大型气动系统装置）上的应用。另外，此款产品在过滤器放水装置处安装一快插接头，用户可以在此处直接接入塑料管，将过滤器产生的污水排放到指定位置，起到保护现场环境的作用；并且此款产品防护罩的目视孔加有1至2条加强横档，即大大增加了油水杯的安全性，还起到了油/水量的刻度作用。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| *过滤精度 /Filter Precision | 25μm |
| **滤芯材质 /Filter Material | 铜/Brass |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | HAF800~900: 有/Available |
*还有5、50μm可供选择。 **还有PE材质滤芯可供选择。
选型表
| 型号 | 规格 | 手动 放水器功能 | ||||
注2)额定流量 (L/min) | 注3)接管口径 (G) | 杯容量(cm3) | 重 量 (kg) | |||
| 手动放水型 | 注1)自动排水型 | |||||
| HAF800-12 | HAF800-12D | 11500 | 11/4 | 180 | 3.08 | a.手动排水 b.停气排水 |
| HAF800-14 | HAF800-14D | 11/2 | ||||
| HAF900-20 | HAF900-20D | 18500 | 2 | 180 | 5.16 | |
注1）HAF800~HAF900自动排水器结构以杠杆式为常规选型，还有浮球式自动排水器可选，详细说明请参阅自动排水器介绍。
注2）供应压力为0.7MPa (7.1kgf/cm2) 的情况下，压降为0.05MPa(0.5kgf/cm2)情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
