HLC 系列气源处理组合元件

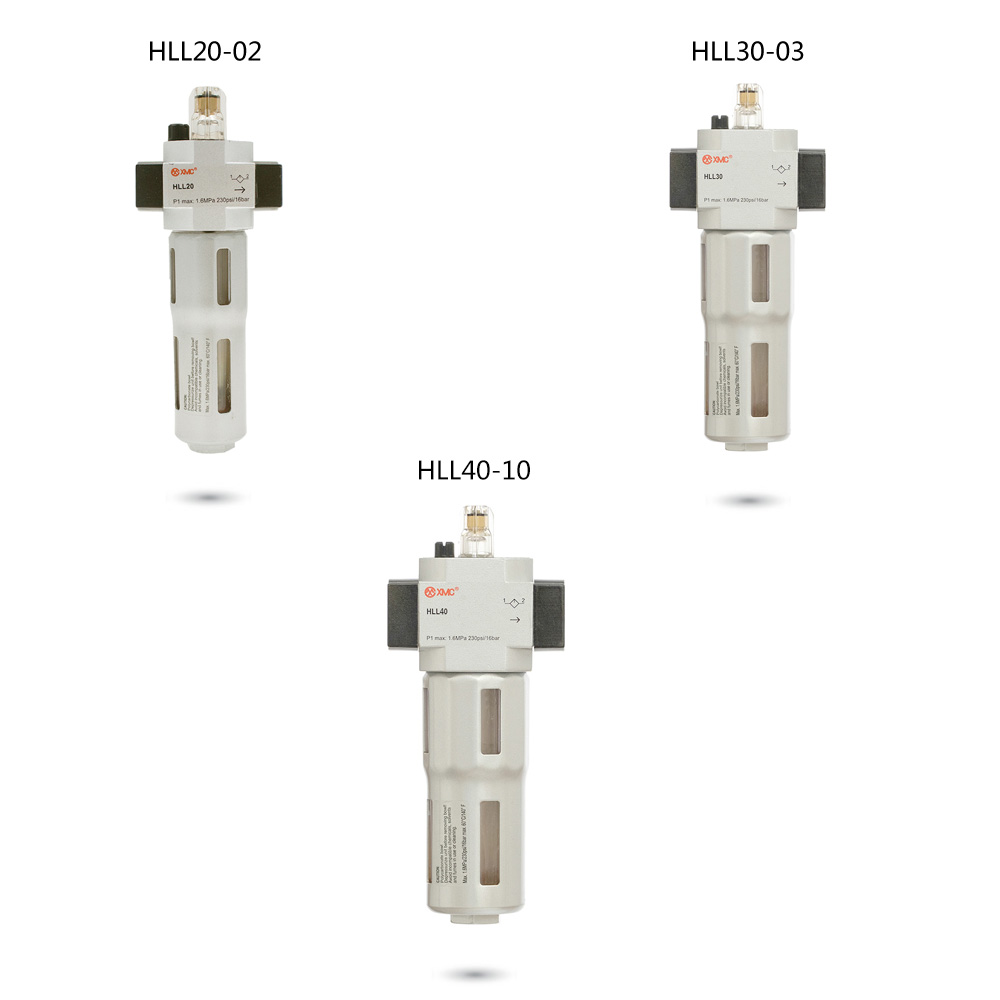

▌HLL20 ~ 40 系列油雾器
符号

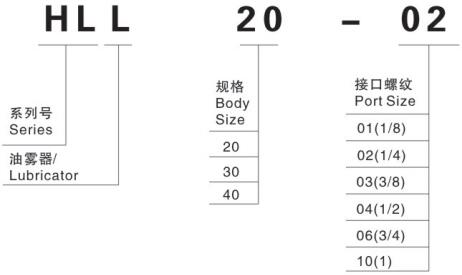

型号命名方法：
特性：
自动可变节流式油雾器，可均匀地像压缩空气喷油雾；在工作中可以不停气加油。可通过调节螺钉调节滴油量，常规每1000L空气中含有1~12滴油足够。
规格：
| 最高使用压力 | 1.6MPa | |
| 工作介质 | 经过滤的压缩空气 | |
| 结构特点 | 油雾型自动可变节流阀 | |
| 环境及流体温度 | 5~60℃ | |
| 安装方式 | 管式安装或支架安装 | |
| 安装位置 | 垂直方向±5% | |
| 建议用油 | 油液牌号 | Aral Vitam GF32 BP Energol HLP32 Esso Nuto H32 Mobil DTE24 Shell Hydrol DO32 |
| 粘度 | 32mm²/s(=cst)温度为40℃ ISO等级VG32 符合ISO3448标准 | |
| 容器材料 | 聚碳酸酯 | |
| 防护罩 | 铝合金 | |
选型表：
| 型号 | HLL20-01 | HLL20-02 | HLL20-03 | HLL30-03 | HLL30-04 | HLL30-06 | HLL40-06 | HLL40-10 |
| 接管口径 | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 |
| 标准额定流量 | 1300 | 2300 | 2700 | 5500 | 6100 | 6300 | 6100 | 6300 |
| 最小起雾流量6300 | 3 | 6 | 10 | |||||
| 最大储油量 | 45 | 120 | 190 | |||||
| 重量 | 0.212 | 0.215 | 0.219 | 0.485 | 0.495 | 0.509 | ||
| 安装支架 | HFOE20 | HFOE30 | ||||||

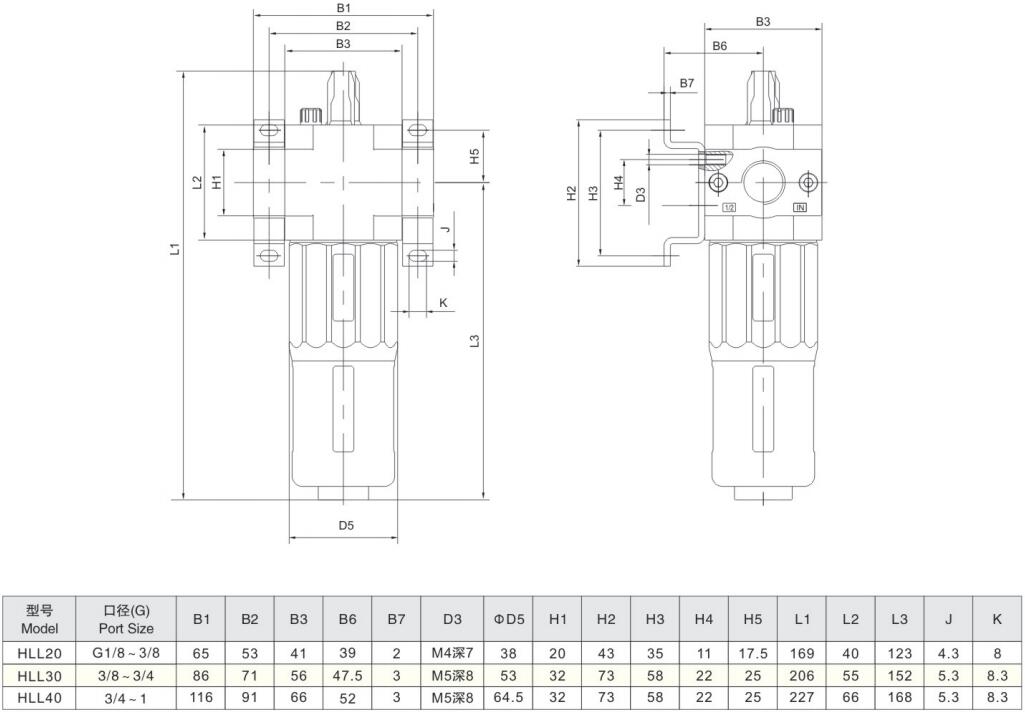

外形尺寸图：
| 型号 | 口径(G) | B1 | B2 | B3 | B6 | B7 | D3 | ΦD5 | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | J | K |
| HLL20 | G1/8~3/8 | 65 | 53 | 41 | 39 | 2 | M4深7 | 38 | 20 | 43 | 35 | 11 | 17.5 | 169 | 40 | 123 | 4.3 | 8 |
| HLL30 | 3/8~3/4 | 86 | 71 | 56 | 47.5 | 3 | M5深8 | 53 | 32 | 73 | 58 | 22 | 25 | 206 | 55 | 152 | 5.3 | 8.3 |
| HLL40 | 3/4~1 | 116 | 91 | 66 | 52 | 3 | M5深8 | 64.5 | 32 | 73 | 58 | 22 | 25 | 227 | 66 | 168 | 5.3 | 8.3 |
订购码
