▌H2W160~500系列电磁阀(大口径)

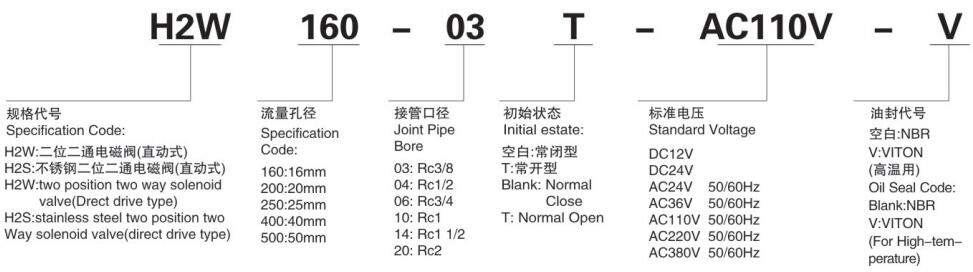

订购代码:
技术参数:
型号 | H2W160-03 H2S160-03 | H2W160-04 H2S160-04 | H2W160-06 H2S160-06 | H2W160-10 H2S160-10 | H2W160-14 H2S160-14 | H2W160-20 |
使用介质 | 空气、水、油、瓦斯 | |||||
动作方式 | 直动式 | |||||
型式 | 常闭型 | |||||
流量孔径 | 16mm | 16mm | 20mm | 25mm | 40mm | 50mm |
Cv值 | 4.8 | 4.8 | 7.6 | 12 | 29 | 48 |
接管口径 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 | Rc1 1/2 | Rc2 |
使用流体粘稠度 | 20CST以下 | |||||
使用压力 | 水:0~5kgf/cm².空气:0~7kgf/cm².油:0~5kgf/cm².瓦斯:0~7kgf/cm² | |||||
最大耐压力 | 10.5kgf/cm² | |||||
工作温度范围 | -5~80℃ | |||||
使用电压范围 | ±10% | |||||
本体材质 | H2W:黄铜 H2S:不锈钢 | |||||
油封材质 | NBR,EPDW 或ViTON |

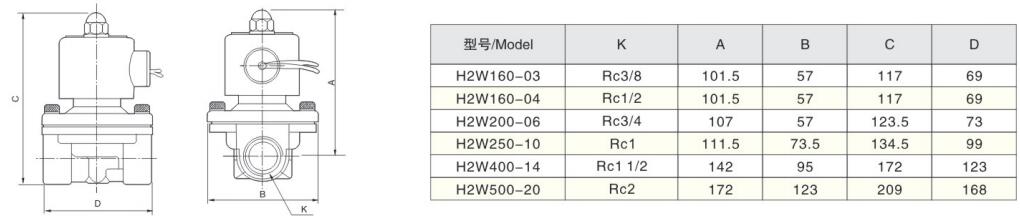

外形尺寸图:
