AL1000~5000
XMC
AL1000~5000
| 最高使用压力： | |
|---|---|
| 环境温度： | |
| 建议用油： | |
| 容器材料： | |
| 防护罩： | |
A 系列气源处理元件

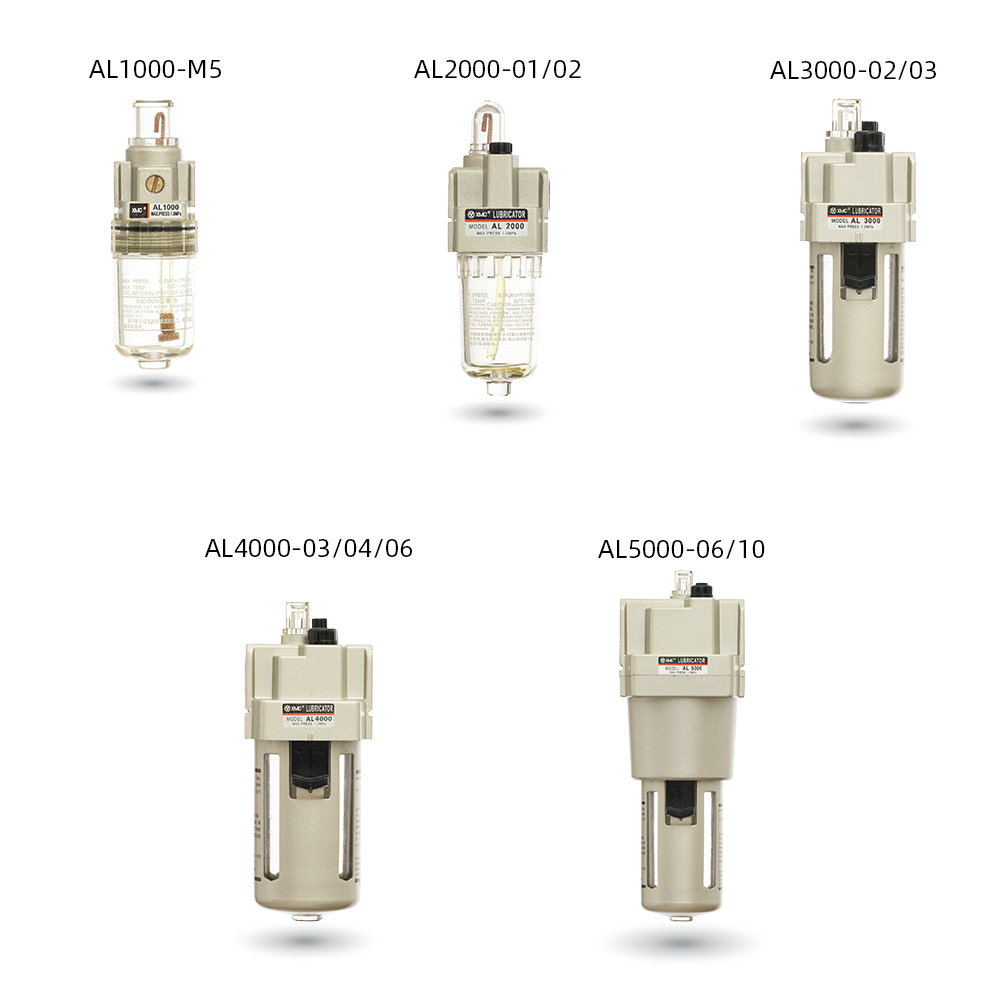

▌AL1000~5000 油雾器(L)
符号

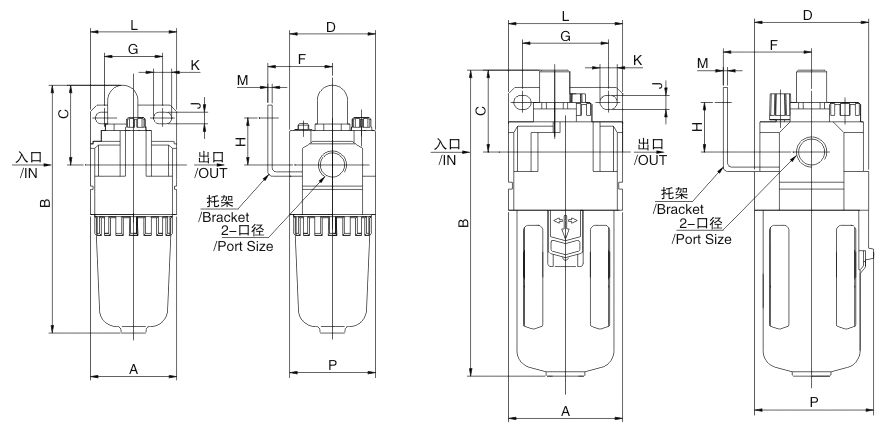

外形尺寸图 (mm)
 | |
| AL1000~2000 | AL3000~4000 |

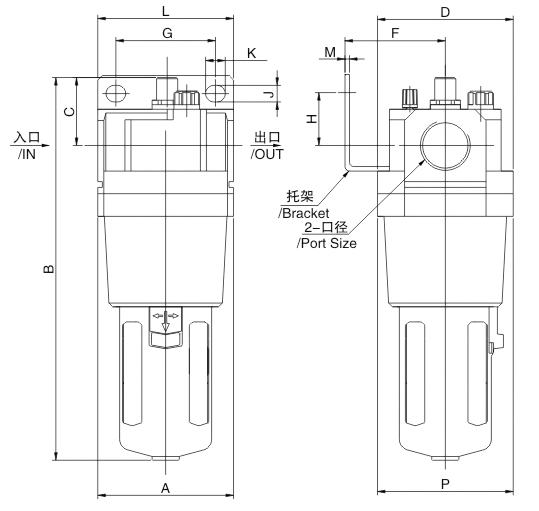

 AL5000 |
尺寸表 (mm)
| 型号 | 口径 | A | B | C | D | F | G | H | J | K | L | M | P |
| AL1000 | M5 | 25 | 81.5 | 25.5 | 25 | - | - | - | - | - | - | - | 27 |
| AL2000 | 1/8~1/4 | 40 | 118 | 38 | 40 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
| AL3000 | 1/4~3/8 | 53 | 142 | 38 | 53 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 |
| AL4000 | 3/8~1/2 | 70 | 177 | 41 | 70 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| AL4000-06 | 3/4 | 75 | 177 | 39 | 70 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 |
| AL5000 | 3/4~1 | 90 | 254 | 45 | 90 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 |

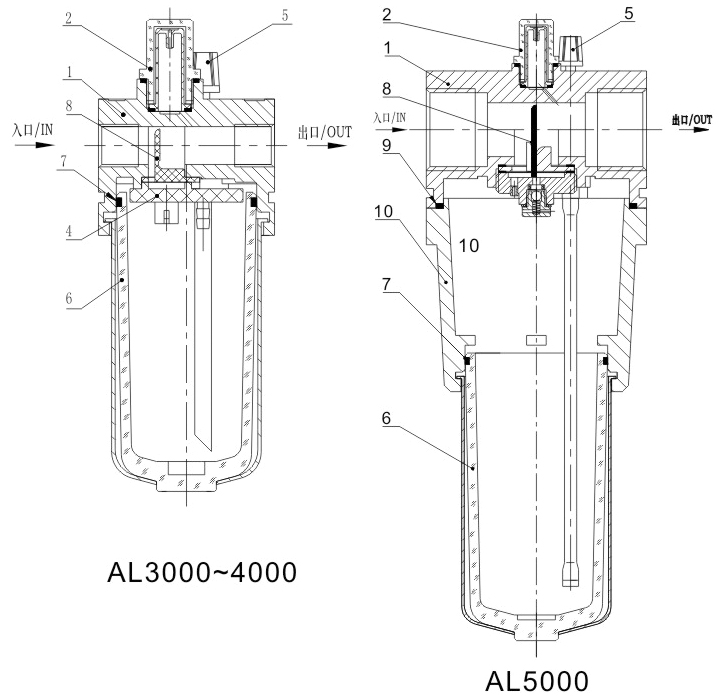

结构简图
零件表
| 序号 | 名 称 | 材 料 | ||
| AL1000 | AL2000~5000 | |||
| 1 | 阀体 | 锌压铸件 | 铝压铸件 | |
| 2 | 油窗 | 聚碳酸酯 | ||
| 3 | 加油螺塞 | ABS | ||
| 4 | 导向挡板 | ABS | ||
| 5 | 调优手柄 | ABS | ||
| 6 | 油杯 (防护罩) | 聚碳酸酯 (冷轧板) | ||
| 7 | O形圈 | 橡胶 | ||
| 8 | 挡板 | 聚氨酯 | ||
| 9 | O形圈 | 橡胶 | ||
| 10 | 中间体 | 铝压铸件 | ||
特性
A系列元件包括空气过滤器、减压阀、油雾器及其组合元件，接口螺纹从M5~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| 建议用油 /Recommended Oil Use | 透平1号油/Turbine No.1 Oil ISOVG32 |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | AL1000~2000: 无/None AL3000~5000: 有/Available |

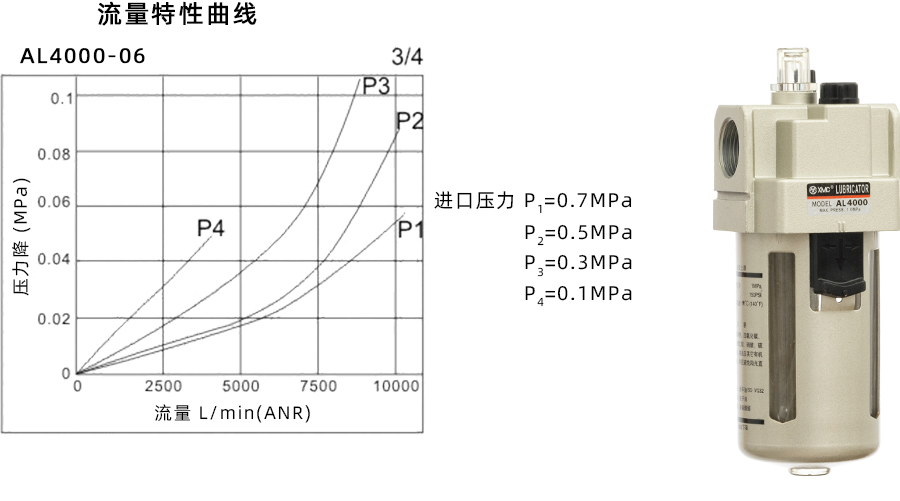

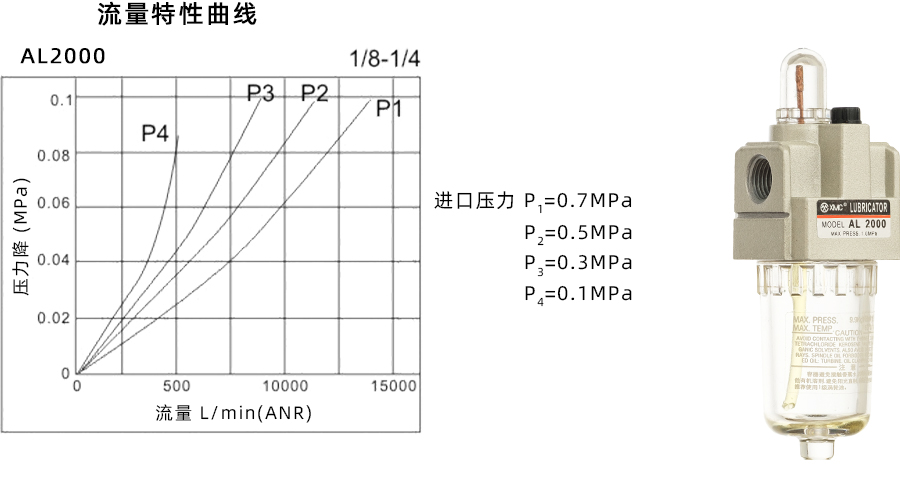

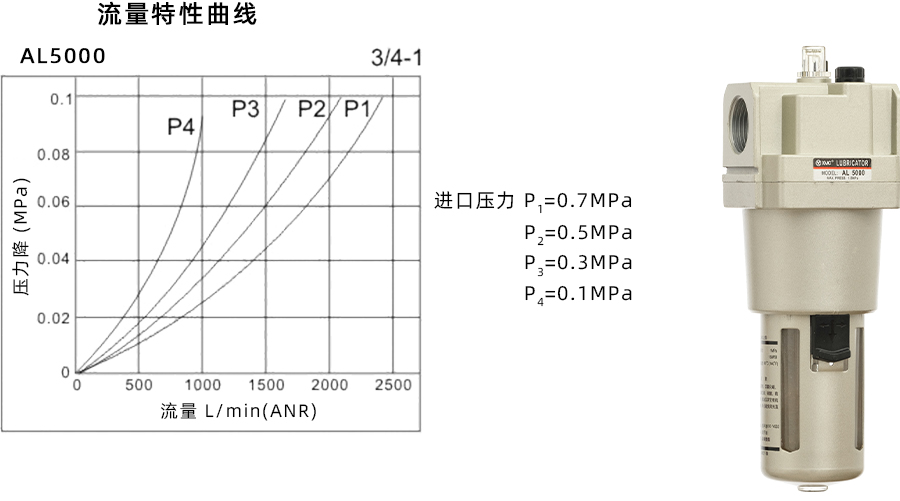

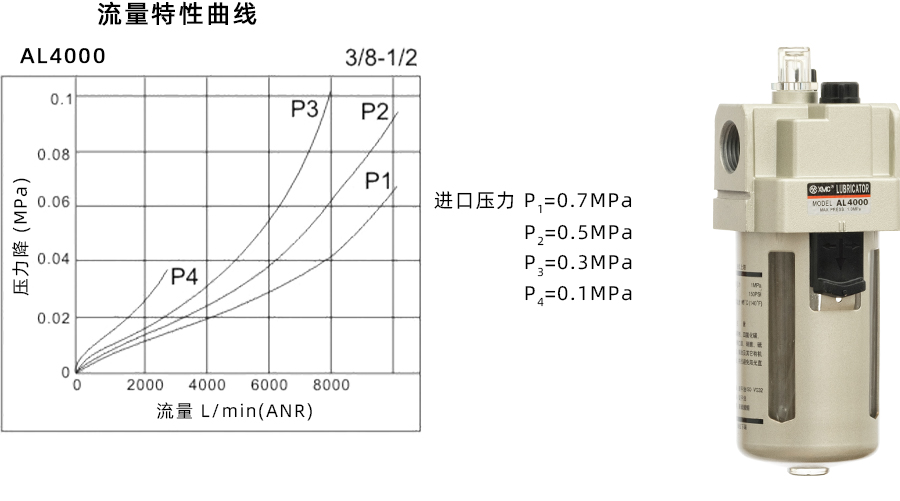

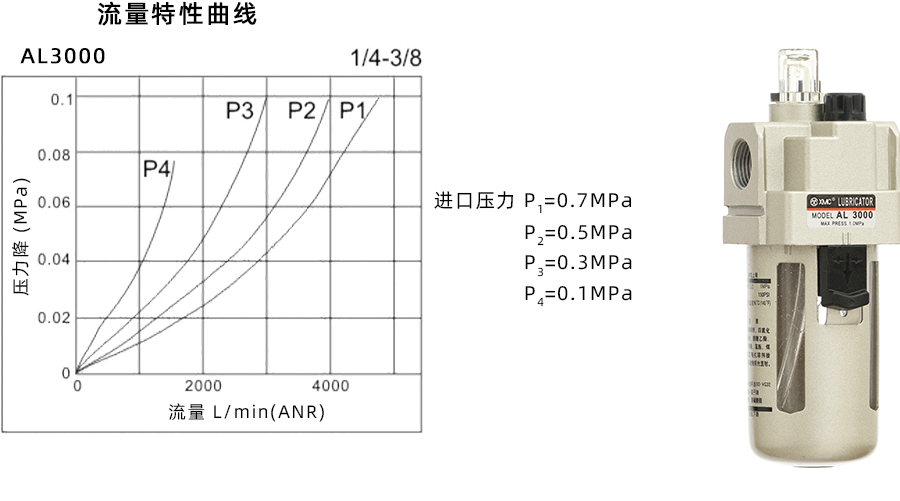

选型表
| 型 号 | 规 格 | 配 件 | ||||
注1) 油滴最小量 (L/min) | 注2) 额定流量 (L/min) | 注3) 接管口径 (G) | 杯容量 (cm3) | 重 量 (kg) | 托 架 | |
| AL1000-M5 | 4 | 95 | M5 | 7 | 0.07 | - |
| AL2000-01 | 15 | 800 | 1/8 | 25 | 0.22 | B240 |
| AL2000-02 | 1/4 | |||||
| AL3000-02 | 30 | 1700 | 1/4 | 50 | 0.30 | B340 |
| AL3000-03 | 40 | 3/8 | ||||
| AL4000-03 | 40 | 5000 | 3/8 | 130 | 0.56 | B440 |
| AL4000-04 | 50 | 1/2 | ||||
| AL4000-06 | 50 | 6300 | 3/4 | 130 | 0.58 | B540 |
| AL5000-06 | 190 | 7000 | 3/4 | 130 | 1.08 | B640 |
| AL5000-10 | 1 | |||||
注1）供应压力为0.5MPa (5.1kgf/cm2) ，油滴流量为5滴/分钟，透平1号油 (ISOVG32) 温度20℃的情况下。
注2）供应压力为0.5MPa (5.1kgf/cm2)，压降为0.03MPa (0.3kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
