HAF2000~5000
XMC
HAF2000~5000
| 最高使用压力： | |
|---|---|
| 环境温度： | |
| *过滤精度： | |
| 滤芯材质： | |
| 防护罩： | |
HA 系列气源处理元件

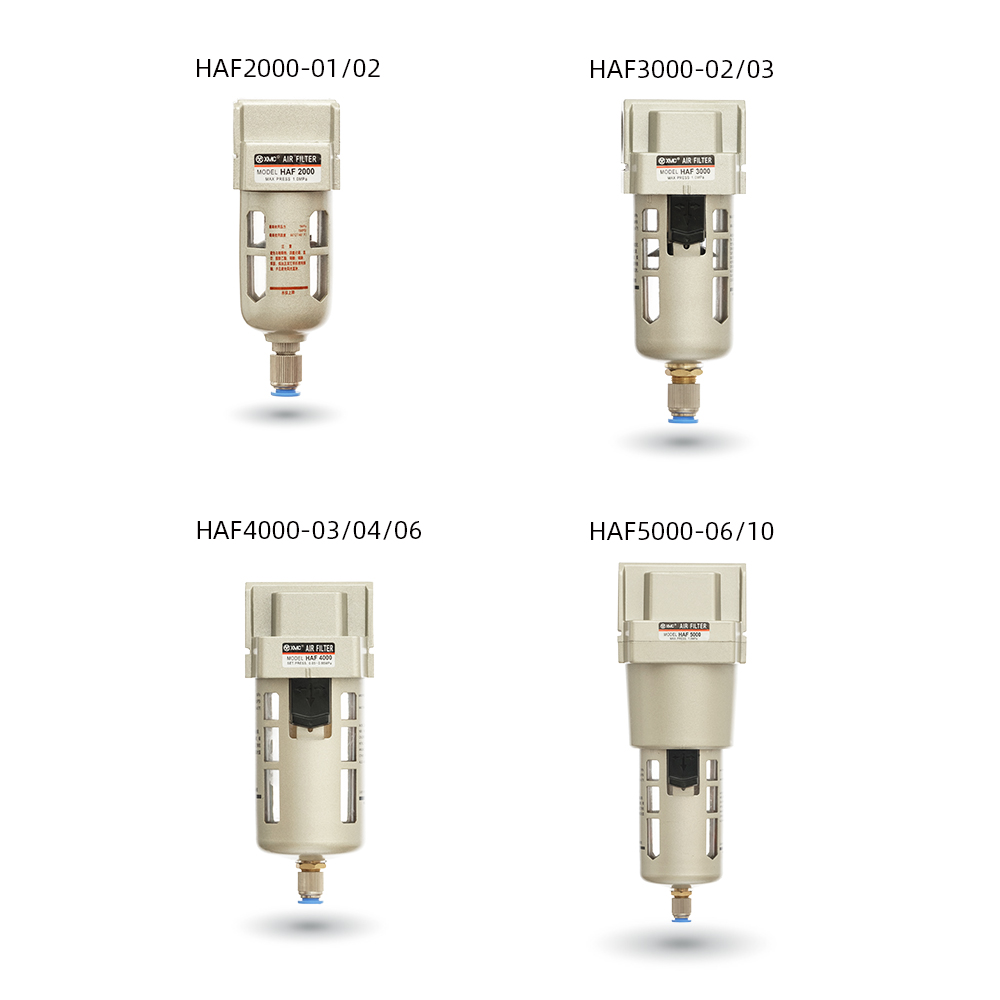

▌HAF2000~5000 过滤器 (Filter)
符号

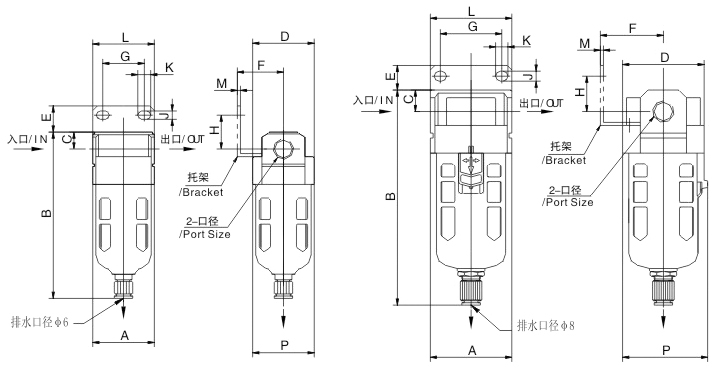

外形尺寸图 (mm)
 | |
| HAF1000~2000 HAF3000~4000 |

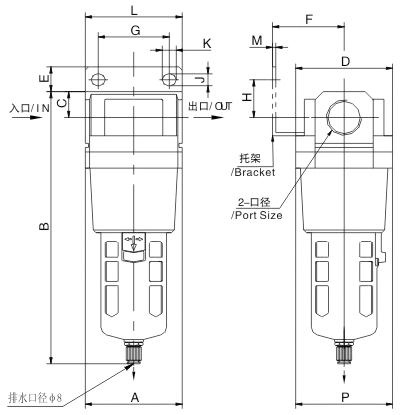

 HAF5000 |
尺寸表 (mm)
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | M | P | 带自动排水器B | |
| HAF2000 | 1/8~1/4 | 40 | 113 | 11 | 40 | 17 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 | 无/None | |
| HAF3000 | 1/4~3/8 | 53 | 139.5 | 14 | 53 | 16 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 | 155 | |
| HAF4000 | 3/8~1/2 | 70 | 175.5 | 18 | 70 | 17 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 | 180 | |
| HAF4000-06 | 3/4 | 75 | 179.5 | 20 | 70 | 14 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 | 184 | |
| HAF5000 | 3/4~1 | 90 | 254.5 | 24 | 90 | 23 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 | 259 | |

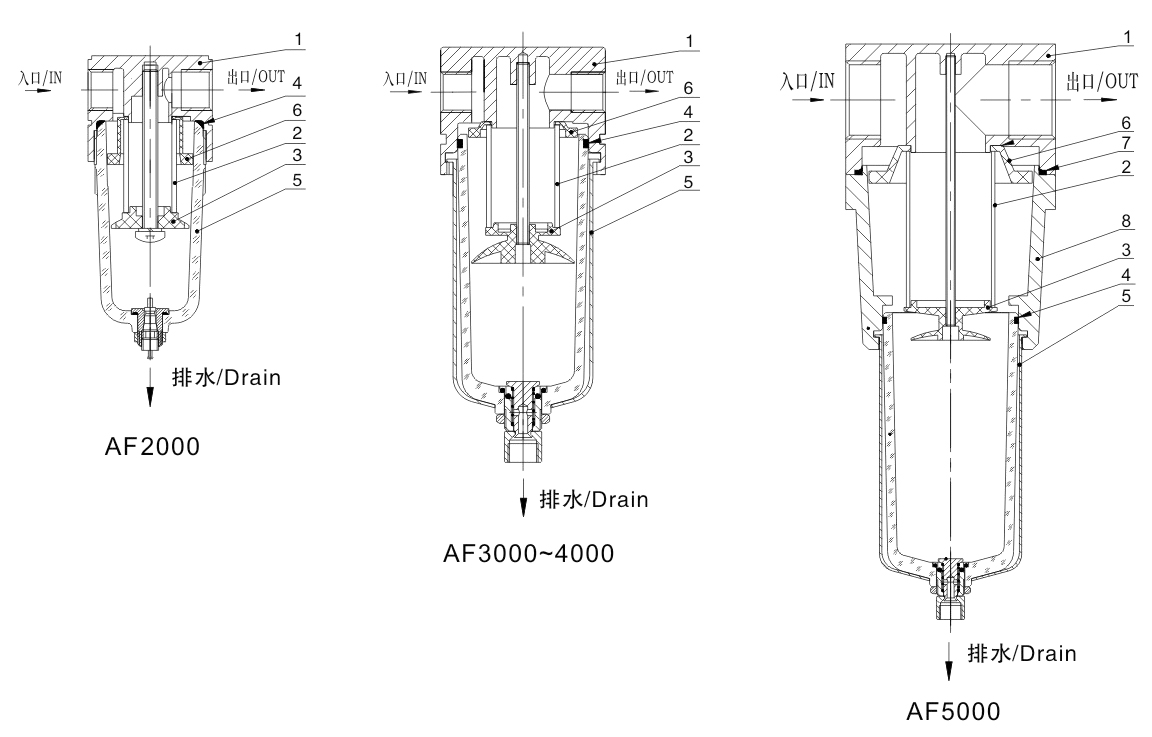

AF结构简图
(HAF与AF结构类似、HAF2000多了防护罩)
HAF 零件表
| 序号 | 名 称 | 材 料 |
| 1 | 阀体 | 铝压铸件 |
| 2 | 滤芯 | 铜 |
| 3 | 淌水板 | ABS |
| 4 | O形圈 | 橡胶 |
| 5 | 存水杯(防护罩) | 聚碳酸酯(冷轧板) |
| 6 | 旋风叶片 | ABS |
| 7 | O形圈 | 橡胶 |
| 8 | 中间体 | 铝压铸件 |
特性
HA系列元件包括空气过滤器、油雾器、过滤减压阀及其组合元件，接口螺纹从G1/8~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。另外，此款产品在过滤器放水装置处安装一快插接头，用户可以在此处直接接入塑料管，将过滤器产生的污水排放到指定位置，起到保护现场环境的作用；并且此款产品防护罩的目视孔加有1至2条加强横档，即大大增加了油水杯的安全性，还起到了油/水量的刻度作用。
规格
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| *过滤精度 /Filter Precision | 25μm |
| **滤芯材质 /Filter Material | 铜/Brass |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | HAF2000~5000: 有/Available |
*还有5、50μm可供选择。 **还有PE材质滤芯可供选择。

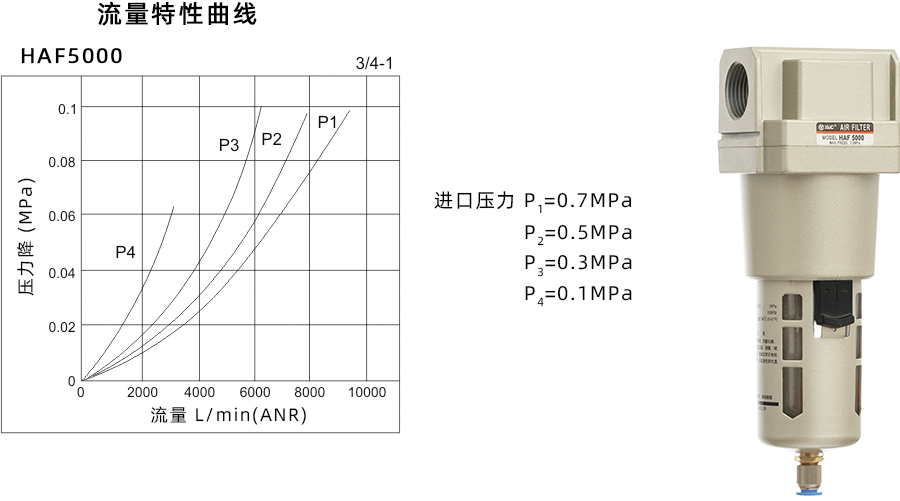

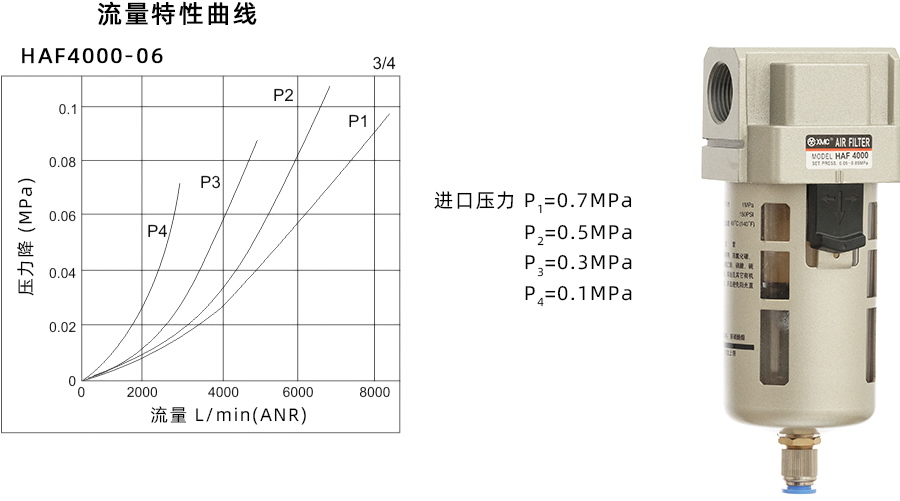

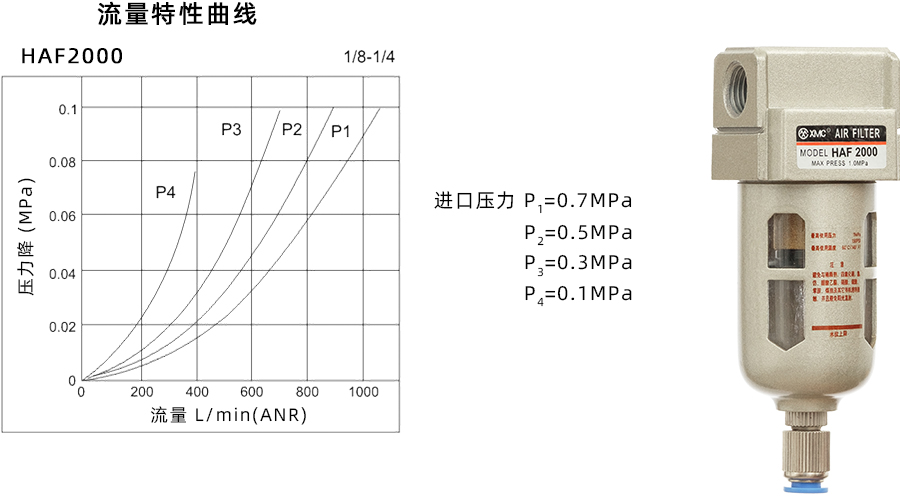

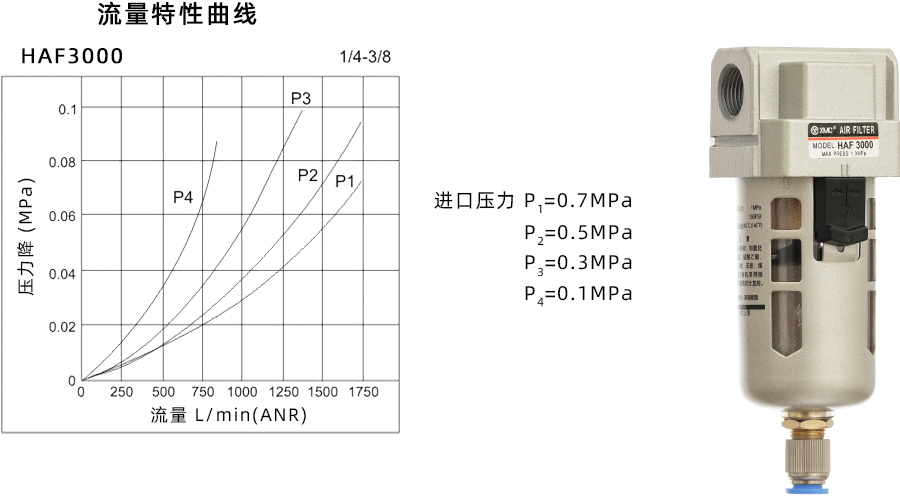

选型表
| 型号 | 规格 | 配件 | 手动 放水器功能 | ||||
注2)额定流量 (L/min) | 注3)接管口径 (G) | 杯容量(cm3) | 重 量 (kg) | 托架 | |||
| 手动放水型 | 注1)自动排水型 | ||||||
| HAF2000-01 | 无/None | 750 | 1/8 | 15 | 0.18 | B240 | a.手动排水 b.停气排水 |
| HAF2000-02 | 1/4 | ||||||
| HAF3000-02 | HAF3000-02D | 1500 | 1/4 | 20 | 0.26 | B340 | |
| HAF3000-03 | HAF3000-03D | 3/8 | |||||
| HAF4000-03 | HAF4000-03D | 4000 | 3/8 | 45 | 0.52 | B440 | |
| HAF4000-04 | HAF4000-04D | 1/2 | |||||
| HAF4000-06 | HAF4000-06D | 6000 | 3/4 | 45 | 0.57 | B540 | |
| HAF5000-06 | HAF5000-06D | 7000 | 3/4 | 130 | 1.04 | B640 | |
| HAF5000-10 | HAF5000-10D | 1 | |||||
注1）HAF3000~HAF5000自动排水器结构以杠杆式为常规选型，还有浮球式自动排水器可选，详细说明请参阅自动排水器介绍。
注2）供应压力为0.7MPa (7.1kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
订购码
