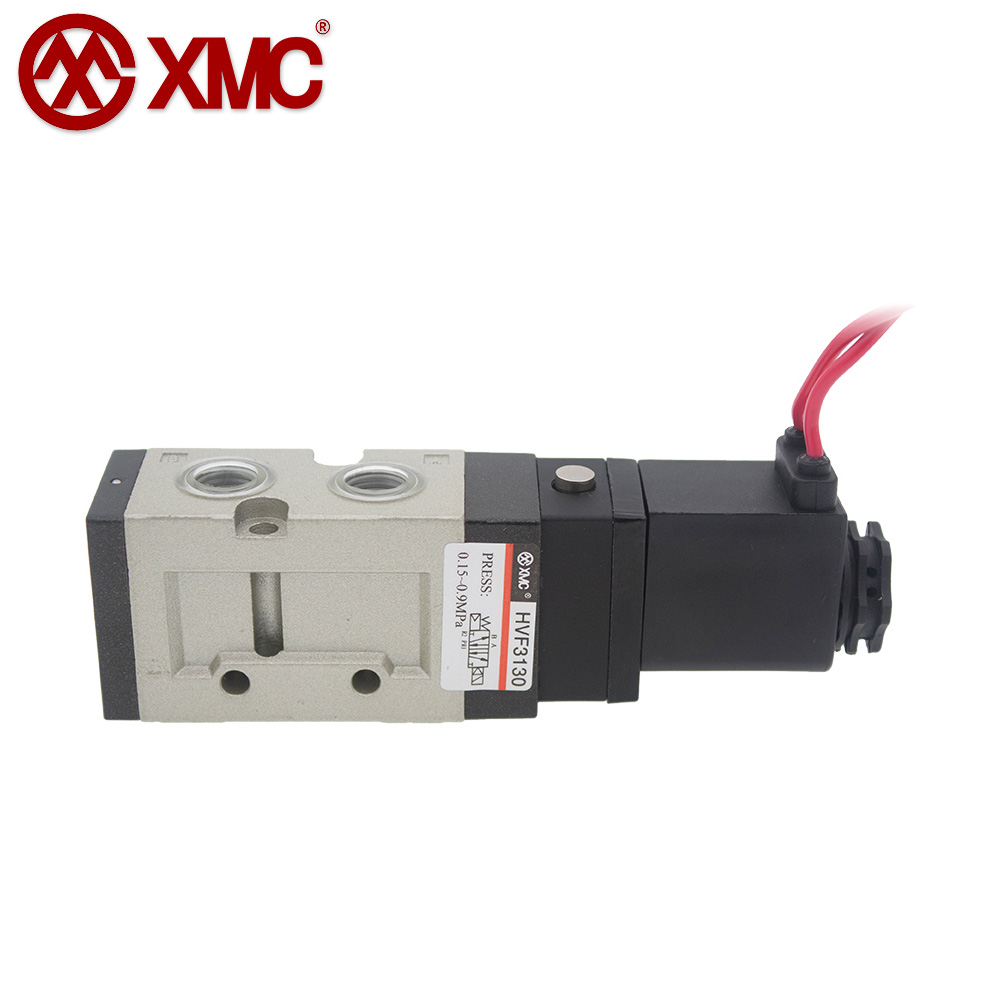

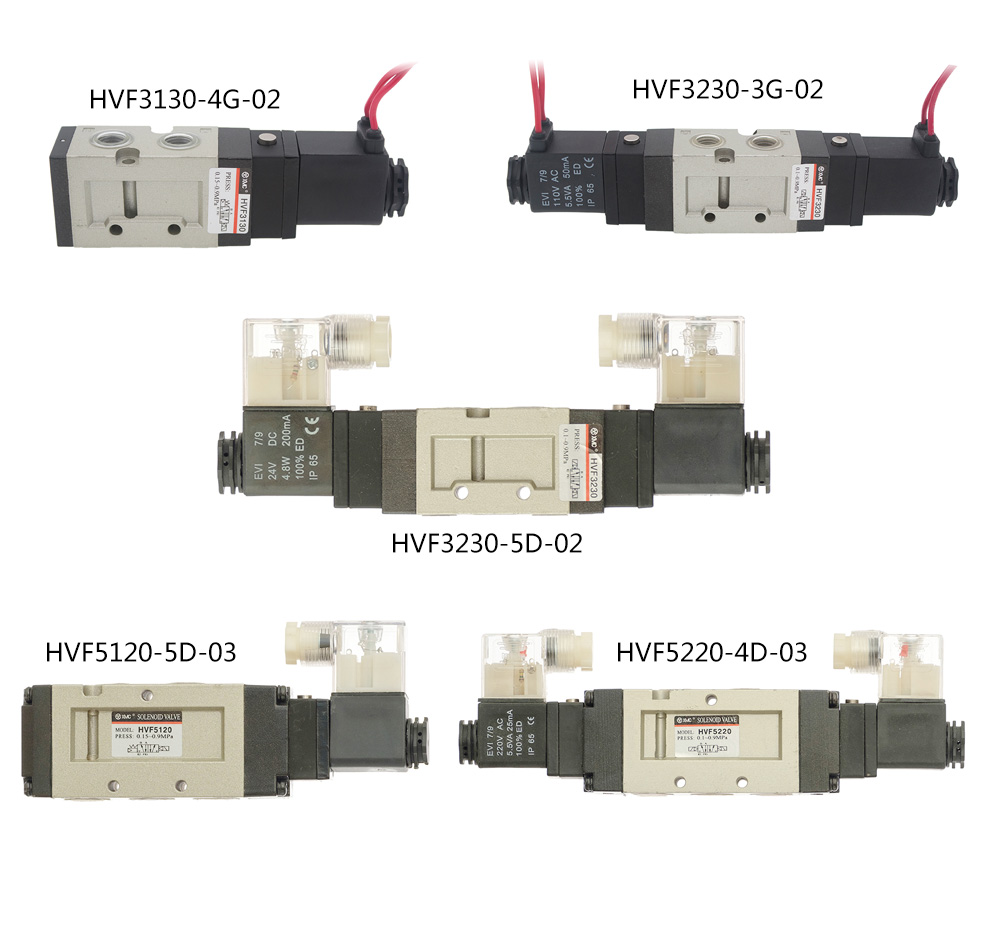

▌HVF3000 5000系列先导型二位五通电磁阀
共同规格
| 工作介质 | 经过滤的压缩空气 |
| 环境及介质温度 | 5~50℃ |
| 手动操作 | 非锁定推压式 |
| *润滑 | 不想要 |
| 抗冲击 震动能力 | 30G/5G(8.3~2000Hz） |
| 密封 | 防灰尘 |
*如需要润滑，请用透平一号油ISOVG32.
电磁线规格
| 接电方式 | 直接出线式（G) DIN插座式 | |
| 标准电压 | 交流/AC:110V,220V(50Hz); 直流/DC:12V,24V | |
| 允许电压变动范围 | 额定电压;-15%~+10% | |
| 绝源 | B级或相同等级 | |
| 功率消耗 | 交流/AC | 起动：5.6VA ，持续：3.4VA |
| 交流/DC | 1.8W | |
| 型号 | 规格 | |||||
| 电控数 | 工作压力 | 反应时间 | 最高操作频率 | 接管口径 | 有效截面积 | |
| HVF3010-□□-01 | 单电控 | 0.15~0.90MPa | ≦0.03S | 5次/秒 | G1/8 | 17.1mm² |
| HVF3010-□□-02 | G1/4 | |||||

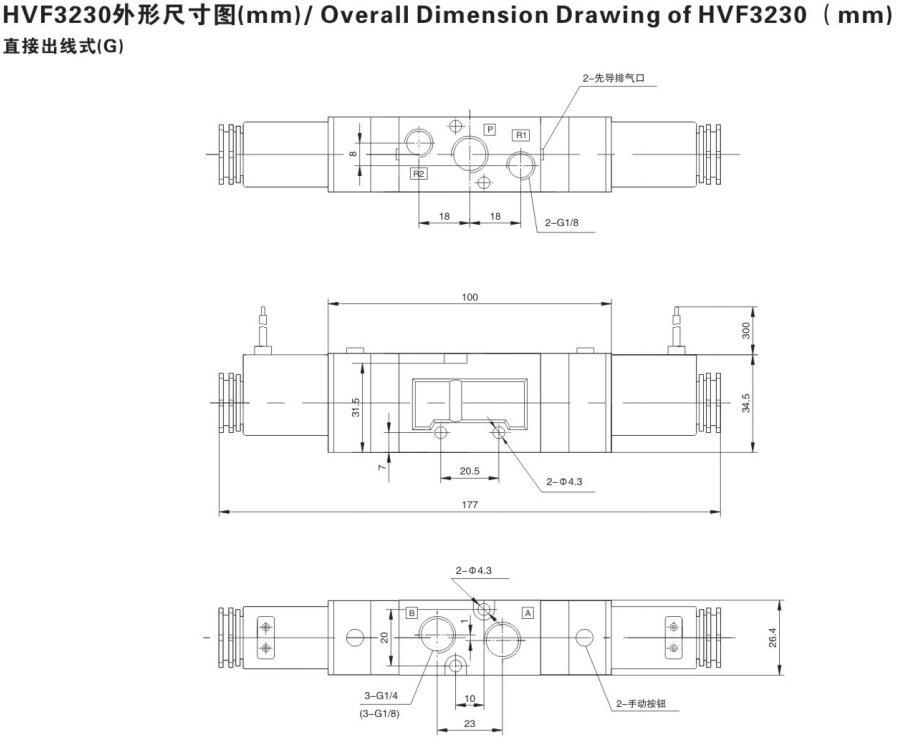

| HVF3230-□□-01 | 双电控 | 0.1~0.90MPa | ≦0.03S | 5次/秒 | G1/8 | 17.1mm² |
| HVF3230-□□-02 | G1/4 | |||||

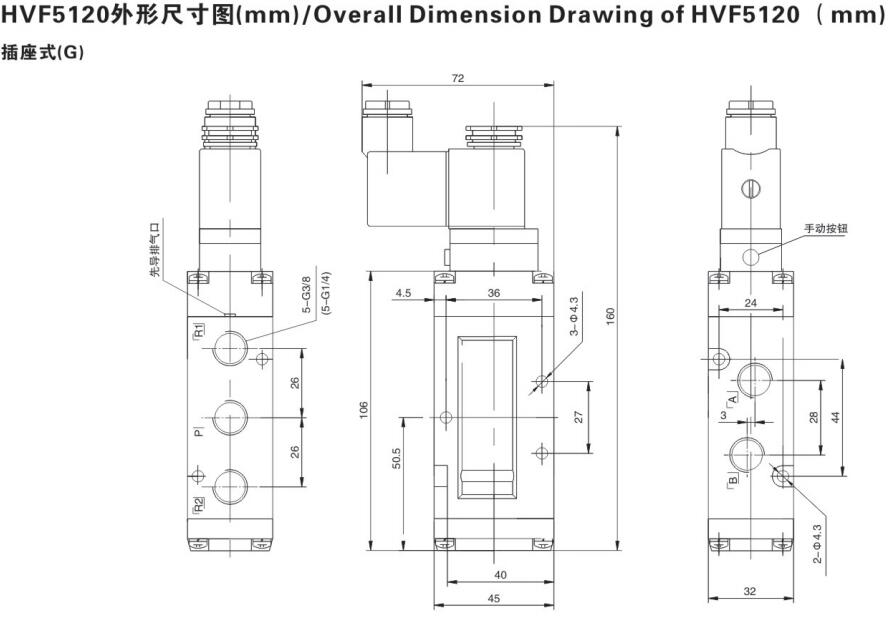

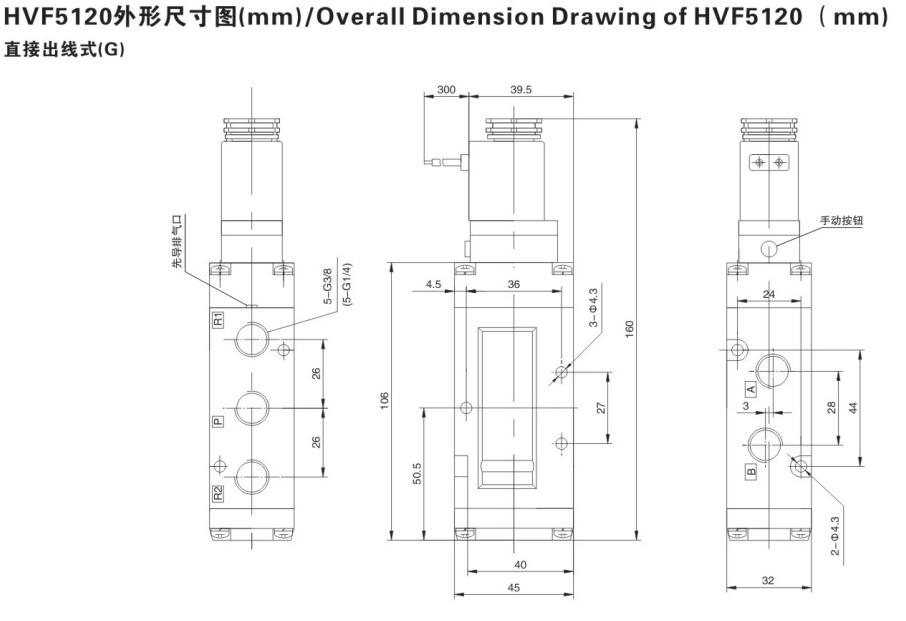

| HVF5120-□□-02 | 单电控 | 0.15~0.90MPa | ≦0.03S | 5次/秒 | G1/4 | 45mm² |
| HVF5120-□□-03 | G3/8 | |||||

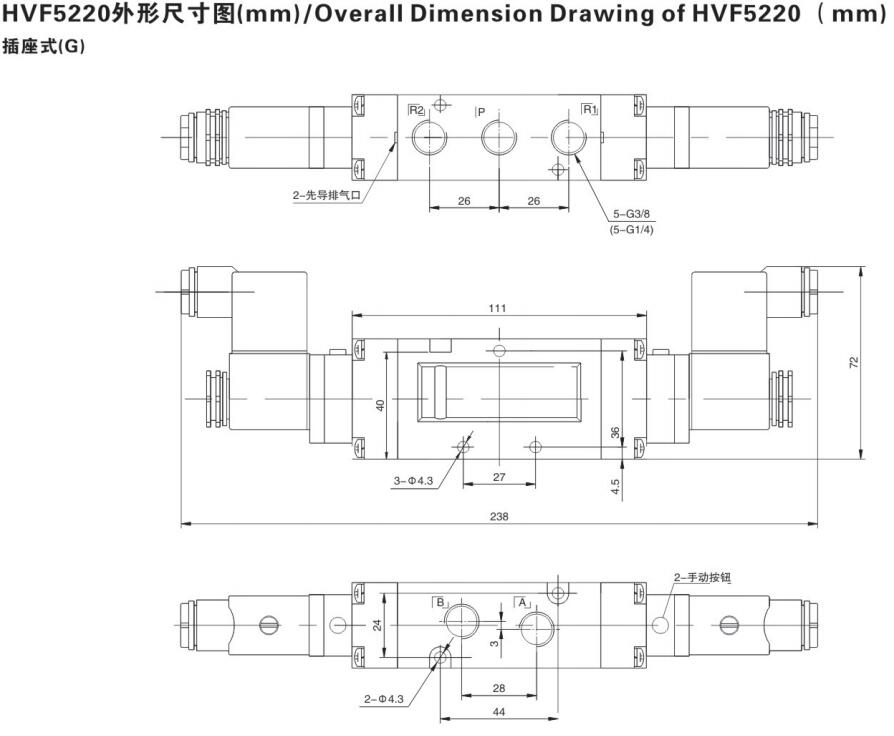

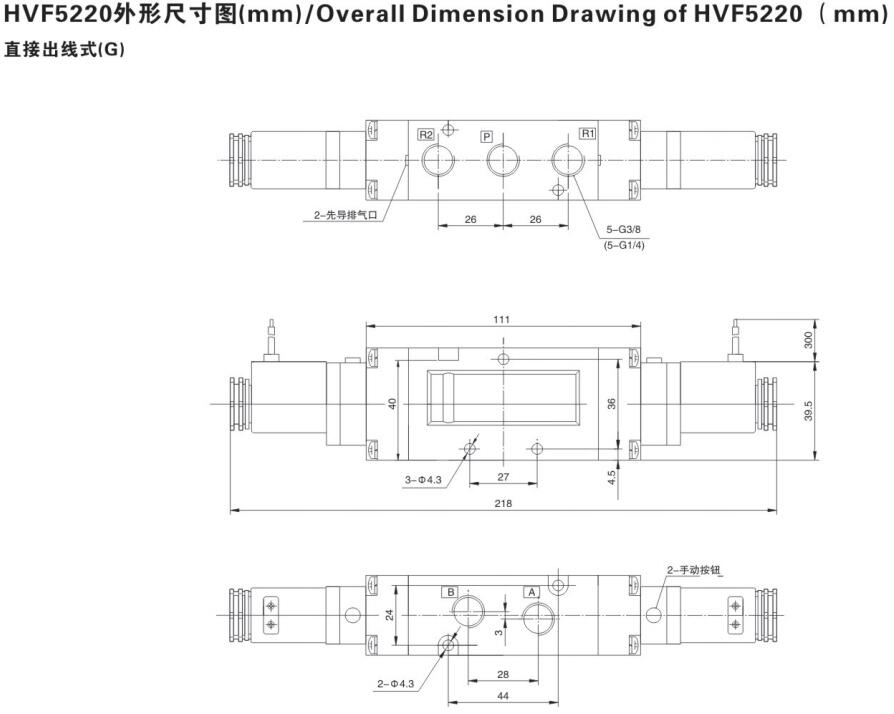

| HVF5220-□□-02 | 双电控 | 0.1~0.90MPa | ≦0.03S | 5次/秒 | G1/4 | 45mm² |
| HVF5220-□□-03 | G3/8 | |||||

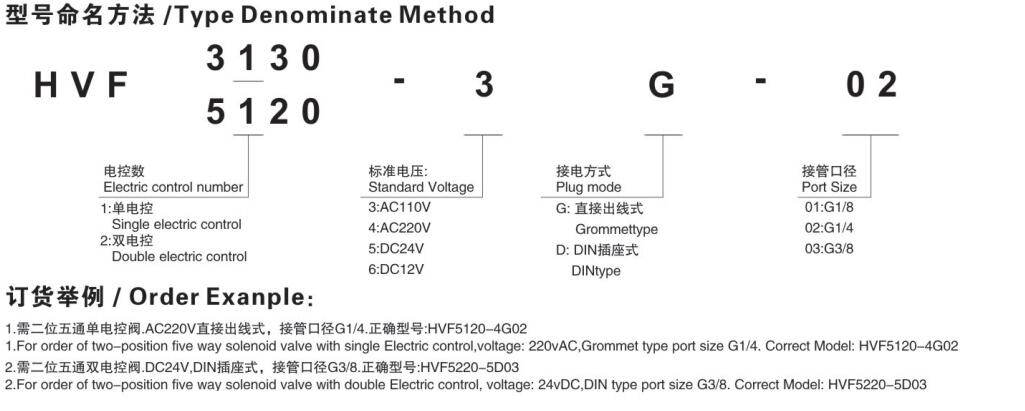

订购码
