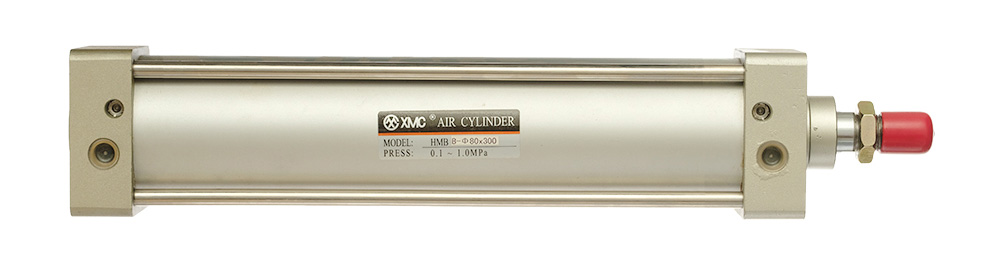

▌HMB系列 日本标准气缸
特点：
重要密封件采用日本进口；
采用PP型缓冲密封件，具有以下优点；
a.具有单向阀功能，气缸启动速度快；
b.具有自动对中作用，缓冲效果极佳，且气缸运行平稳，避免了因偏心而引起的活塞杆在行程末端的跳动现象。

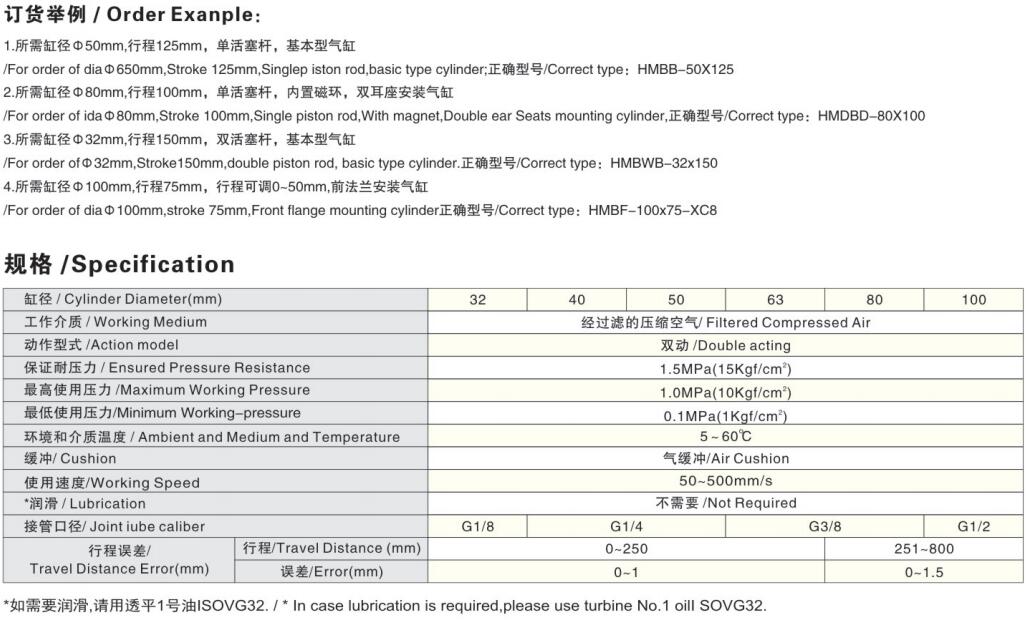

| 缸径 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 工作介质 | 经过滤的压缩空气 | ||||||
| 动作型式 | 双动 | ||||||
| 保证耐压力 | 1.5MPa(15kgf/cm²) | ||||||
| 最高使用压力 | 1.0MPa(10kgf/cm²) | ||||||
| 最低使用压力 | 0.1MPa(1kgf/cm²) | ||||||
| 环境和介质温度 | 5~60℃ | ||||||
| 缓冲 | 气缓冲 | ||||||
| 使用速度 | 50~500mm/s | ||||||
| *润滑 | 不需要 | ||||||
| 接管口径 | G1/8 | G1/4 | G3/8 | G1/2 | |||
| 行程误差 | 行程 | 0~250 | 251~800 | ||||
| 误差 | 0~1 | 0~1.5 | |||||
*如需要润滑，请用透平一号油ISOVG32.

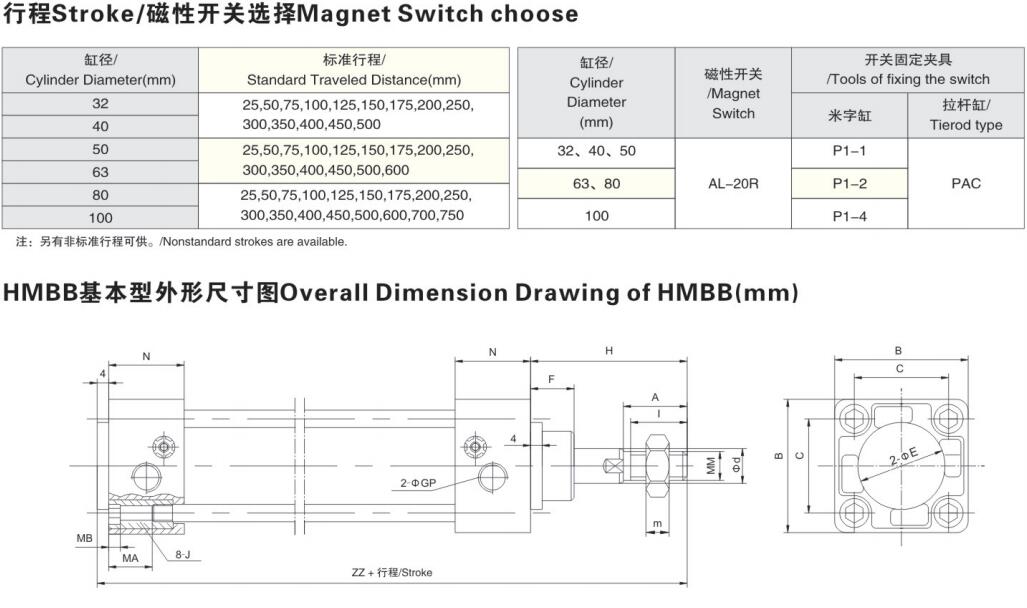

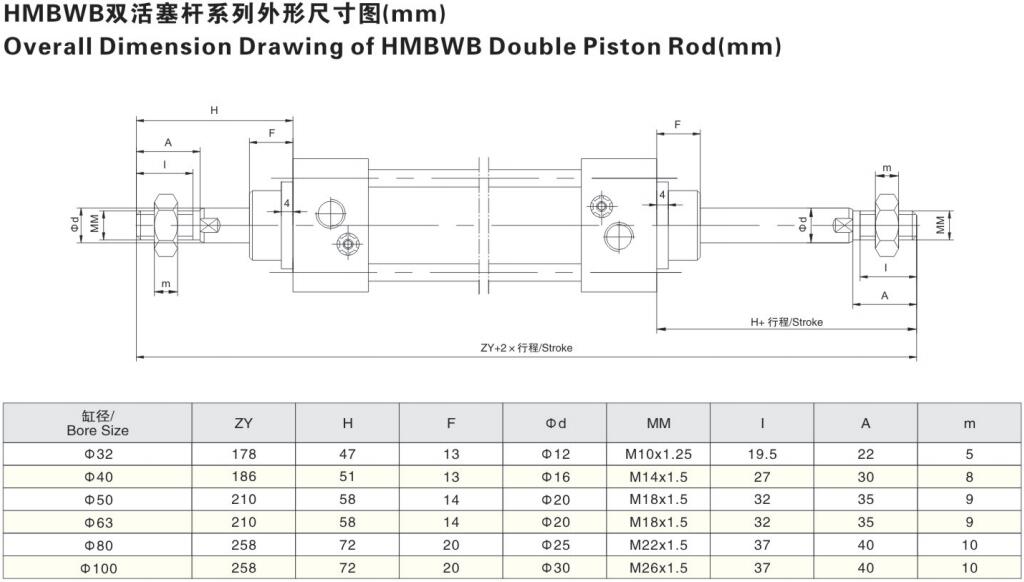

| 缸径 | 标准行程 |
| 32 | 25、50、75、100、125、150、175、200、250、300、350、400、50、500 |
| 40 | |
| 50 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600 |
| 63 | |
| 80 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700、750 |
| 100 |
| 缸径 | 磁性开关 | 开关固定夹具 | |
| 米子缸 | 拉杆缸 | ||
| 32、40、50 | AL-2R | P1-1 | PAC |
| 63、80、 | P1-2 | ||
| 100 | P1-4 | ||
| 缸径 | MM | I | A | B | C | D | M | ΦE | F | H | N | GP | MA | MB | J | ZZ |
| Φ32 | M10×1.25 | 19.5 | 22 | 46 | 32.5 | Φ12 | 5 | Φ30 | 13 | 47 | 26 | G1/8 | 15 | 4 | M6 | 135 |
| Φ40 | M14×1.5 | 27 | 30 | 52 | 38 | Φ16 | 6 | Φ35 | 13 | 51 | 26 | G1/4 | 15 | 4 | M6 | 136 |
| Φ50 | M18×1.5 | 32 | 35 | 65 | 46.5 | Φ20 | 8 | Φ40 | 14 | 58 | 29.5 | G1/4 | 15 | 5 | M8 | 156 |
| Φ63 | M16×1.5 | 32 | 35 | 75 | 56.5 | Φ20 | 8 | Φ45 | 14 | 58 | 29.5 | G3/8 | 15 | 5 | M8 | 156 |
| Φ80 | M22×1.5 | 37 | 40 | 95 | 72 | Φ25 | 10 | Φ45 | 20 | 72 | 35 | G3/8 | 16 | 5 | M10 | 190 |
| Φ100 | M26×1.5 | 37 | 40 | 114 | 89 | Φ55 | 10 | Φ55 | 20 | 72 | 35 | G1/2 | 16 | 5 | M10 | 190 |

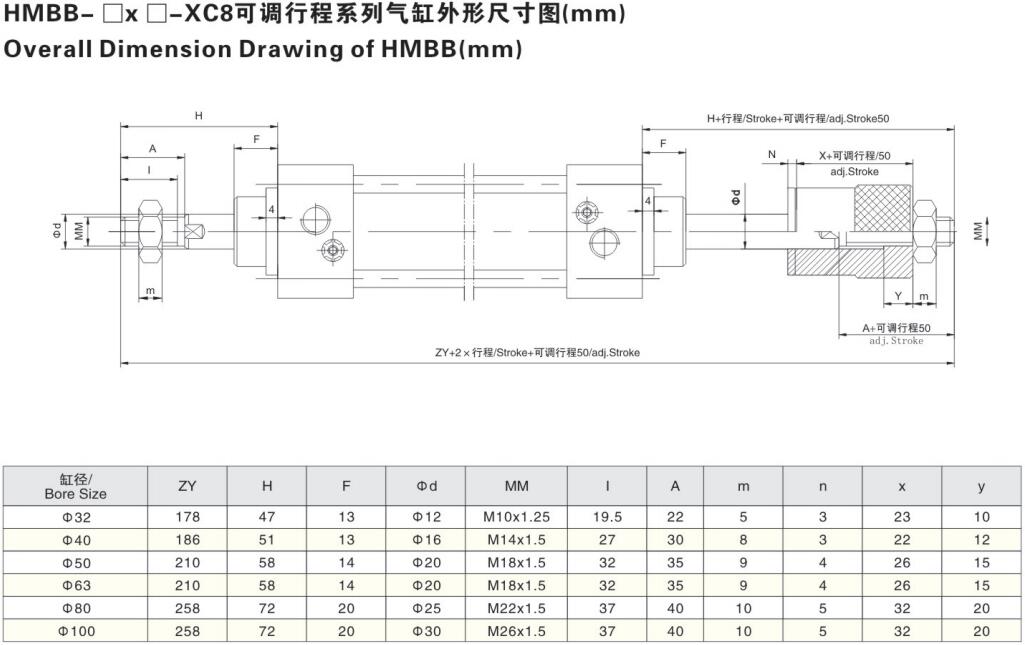

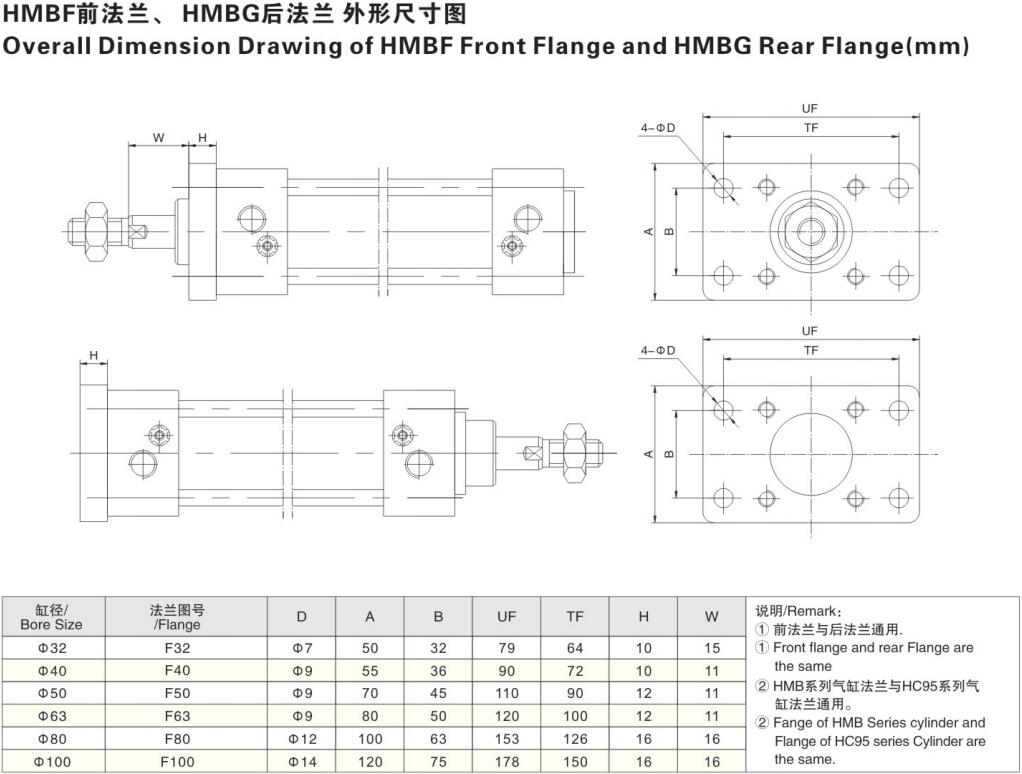

缸径 | 法兰图号 | D | A | B | UF | TF | H | W | 说明： ①前法兰与后法兰通用。 ②HMB系列气缸法兰与HC95系列气缸法兰通用。 |
| Φ32 | F32 | Φ7 | 50 | 32 | 79 | 64 | 10 | 15 | |
| Φ40 | F40 | Φ9 | 55 | 36 | 90 | 72 | 10 | 11 | |
| Φ50 | F50 | Φ9 | 70 | 45 | 110 | 90 | 12 | 11 | |
| Φ63 | F63 | Φ9 | 80 | 50 | 120 | 100 | 12 | 11 | |
| Φ80 | F80 | Φ12 | 100 | 63 | 153 | 126 | 16 | 16 | |
| Φ100 | F100 | Φ14 | 120 | 75 | 178 | 150 | 16 | 16 |

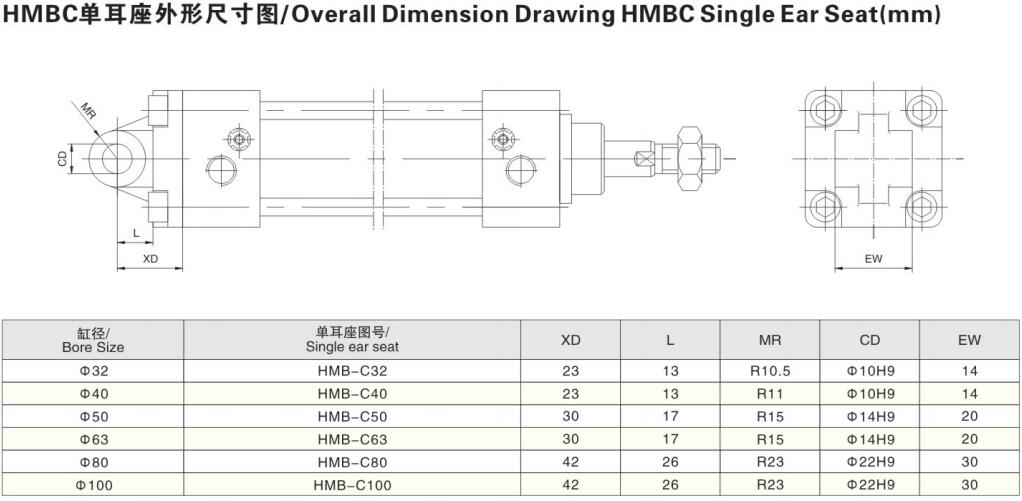

| 缸径 | 单耳座图号 | XD | L | MR | CD | EW |
| Φ32 | HMB-C32 | 23 | 13 | R10.5 | Φ10H9 | 14 |
| Φ40 | HMB-C40 | 23 | 13 | R11 | Φ10H9 | 14 |
| Φ50 | HMB-C50 | 30 | 17 | R15 | Φ14H9 | 20 |
| Φ63 | HMB-C63 | 30 | 17 | R15 | Φ14H9 | 20 |
| Φ80 | HMB-C80 | 42 | 26 | R23 | Φ22H9 | 30 |
| Φ100 | HMB-C100 | 42 | 26 | R23 | Φ22H9 | 30 |

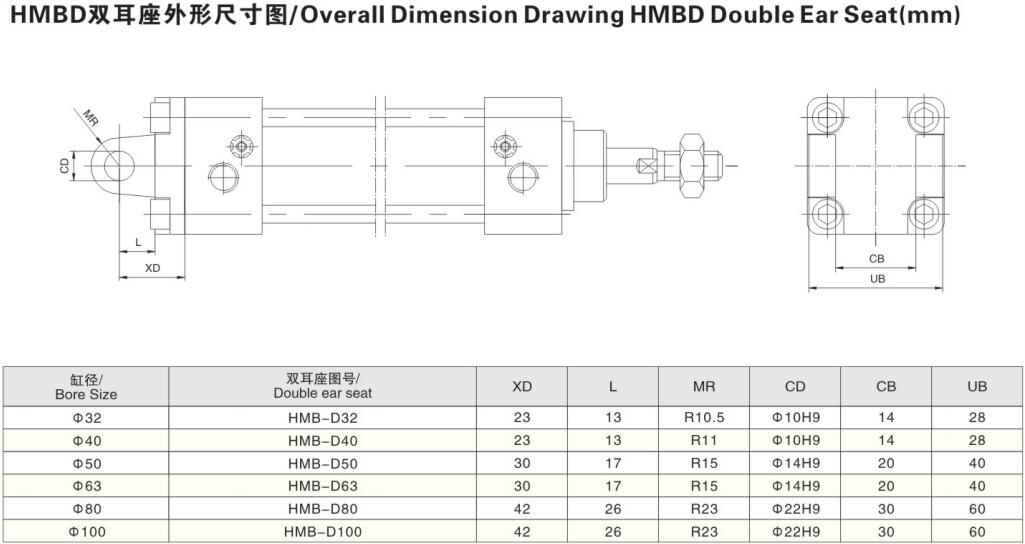

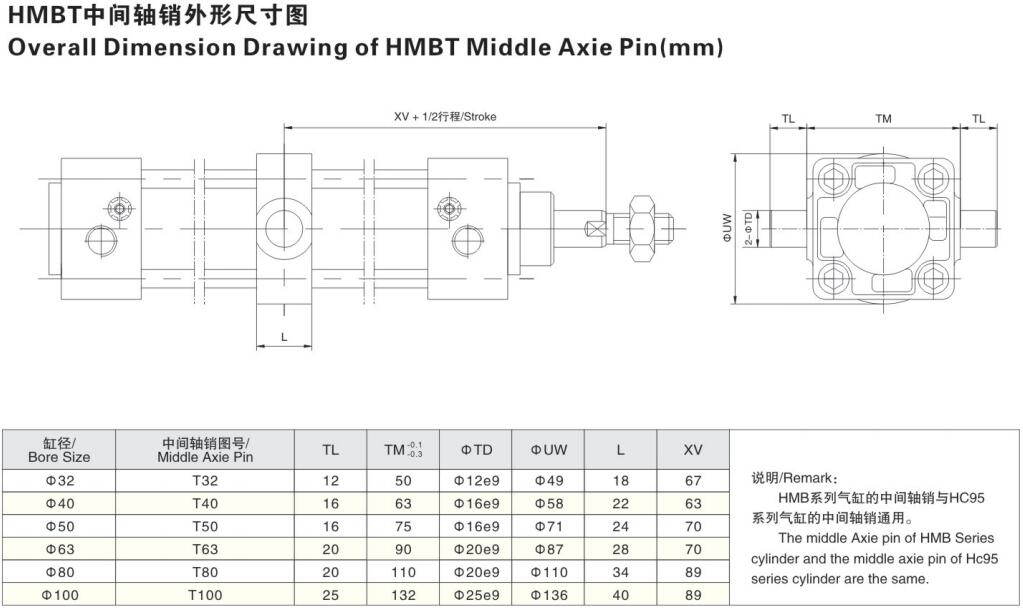

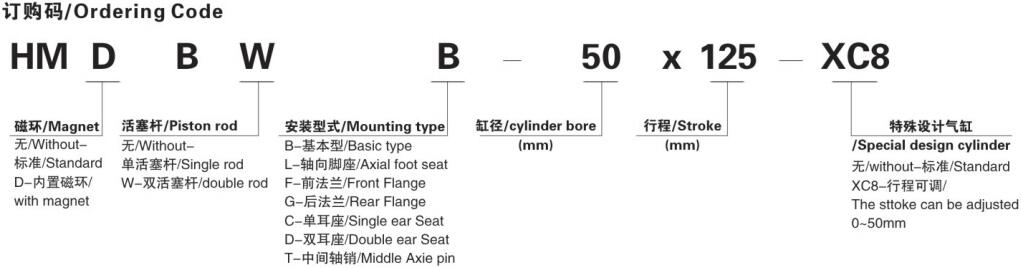

订购码
