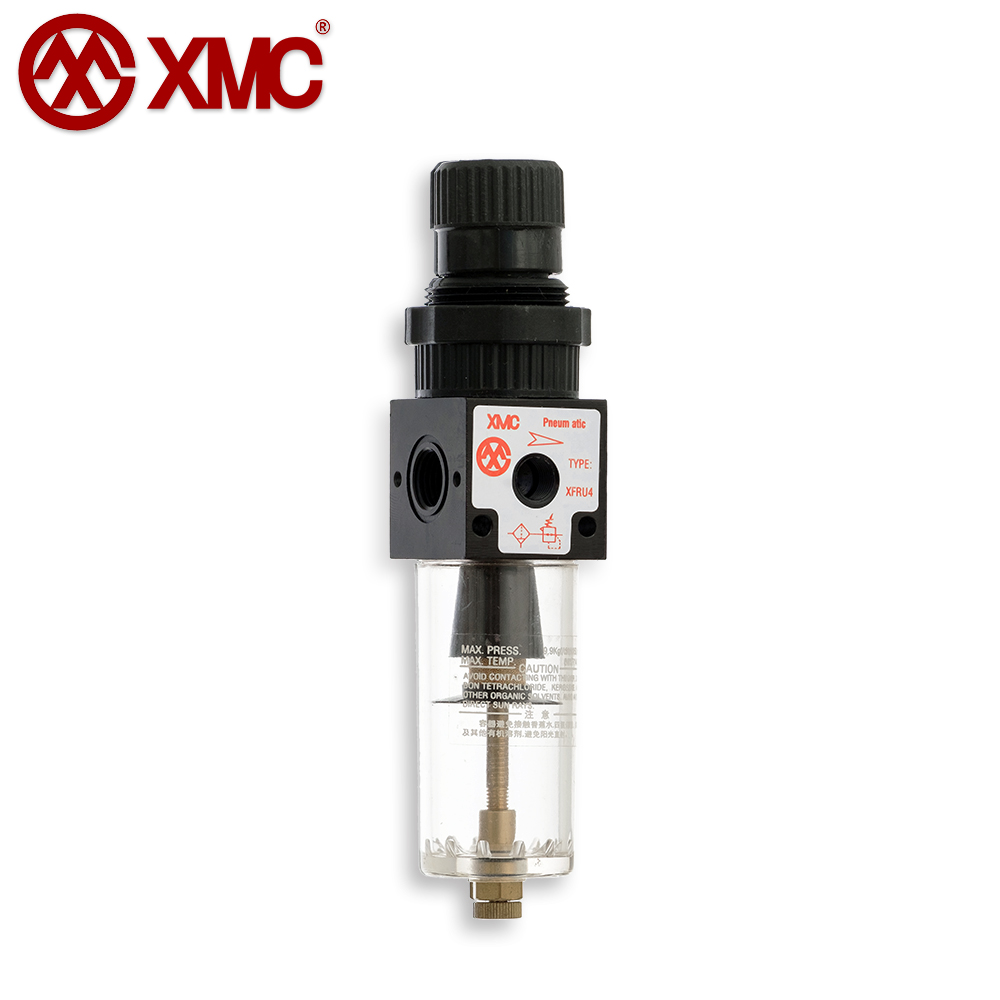

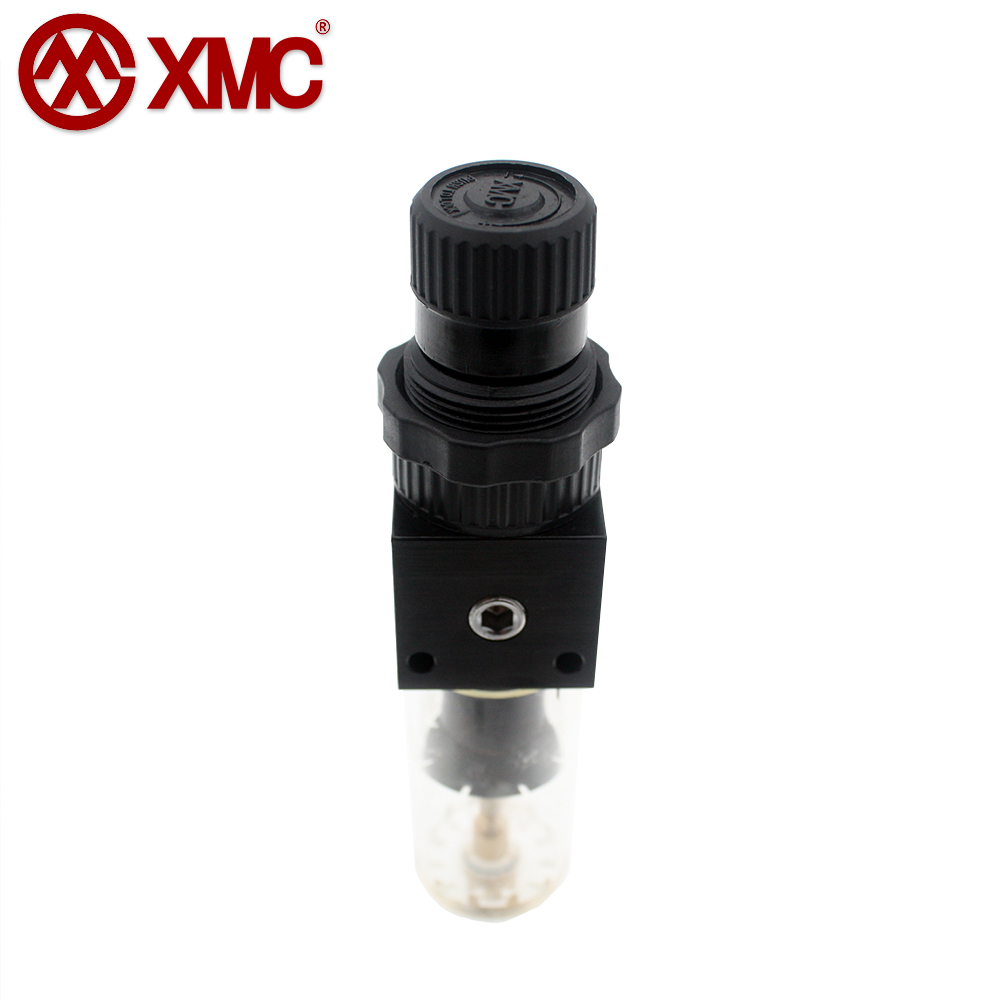

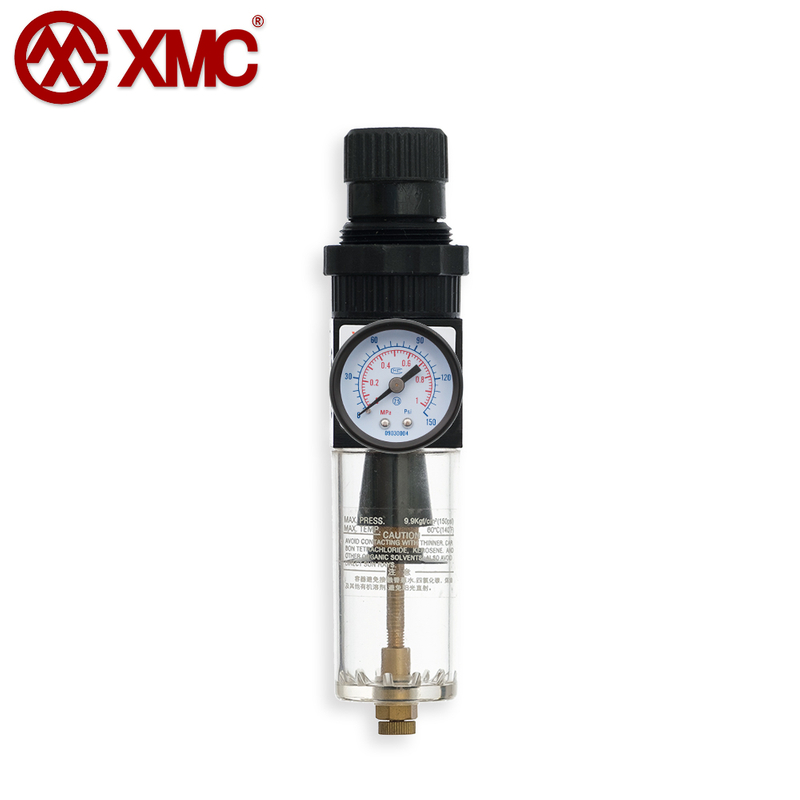

XFRU4 过滤减压阀(Filter Regulator) X系列气源处理元件 华益气动XMC

X系列元件包括空气过滤器、减压阀、油雾器及其组合元件,接口螺纹为G1/4,元件结构轻巧,特别适用于小型气动装置。
  • XFRU4

  • XMC

  • XFRU4

过滤精度:
调压范围:
重量:
环境温度:
最大工作压力:
状态:

001 900宽CN-A产品信息条


X 系列气源处理元件


XFRU4 过滤减压阀


符号   符号(过减阀)-样本page010

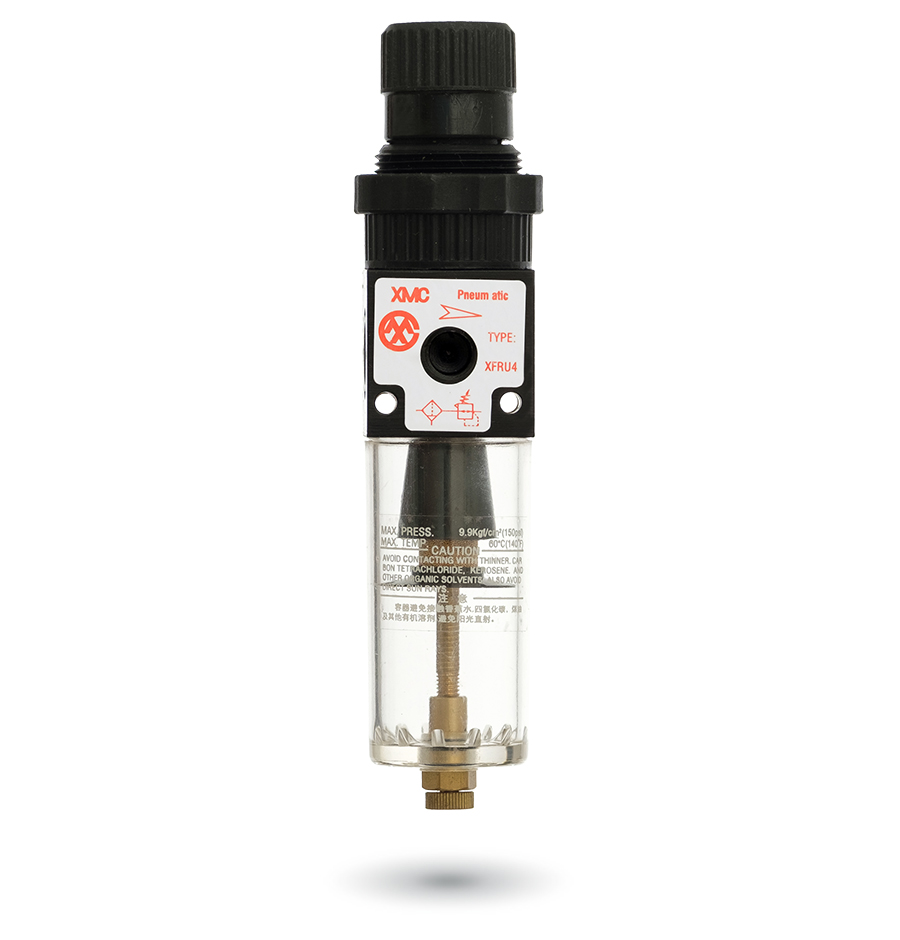

00 XFRU4展示主图-官网详情900宽

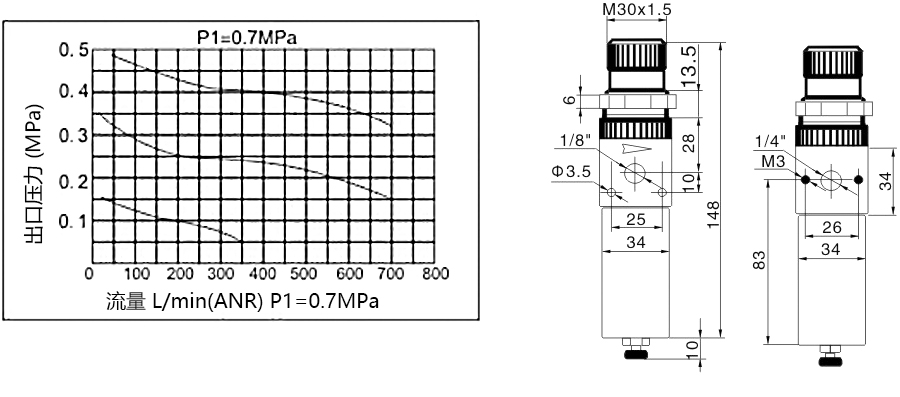

  流量特性曲线                                                     尺寸图 (mm)


1 XFRU4-流量曲线和尺寸图

特性

该系列元件包括空气过滤器、减压阀、油雾器及其组合元件。1. 接口螺纹为G1/4;2. 元件结构轻巧;3. 特别适用于小型气动装置。


XFRU4过滤减压阀

订货号 /Order No. XFRU4
过滤精度 /Filter Precision

50μm

调压范围 /Pressure Regulating Range

0.05~0.25MPa

0.05~0.63MPa

重量 /Weight 0.17kg
环境温度 /Ambient Temperature 5~60℃
最大工作压力 /Maximum Working Pressure 1.0MPa


74_X系列-细节图CN


订购码

订购码表page002CN900宽


528_X系列集合图


连接方式                                                  二联件连接方式

说明:

A-调节针阀。调节油量大小。


B-加油孔螺栓。加油时首先切断气源,然后将B拧下加油至规定高度,加油完毕后将B拧上,保证密封。


C-压力调节手轮。调节压力时将C垂直向上提至调节位置,转动C调节至所需压力,然后垂直压下,锁定手轮C,保持压力稳定。


XFRU4+XL4

709_00样本说明-X系列page004-二联件连接方式



 三联件连接方式

XF4+XR4+XL4

502_00样本说明-X系列page004-三联件连接方式

 结构简图

00样本说明-X系列page004-结构简图


 附件

00样本说明-X系列page004-附件
