X系列元件包括空气过滤器、减压阀、油雾器及其组合元件,接口螺纹为G1/4,元件结构轻巧,特别适用于小型气动装置。
X 系列气源处理元件

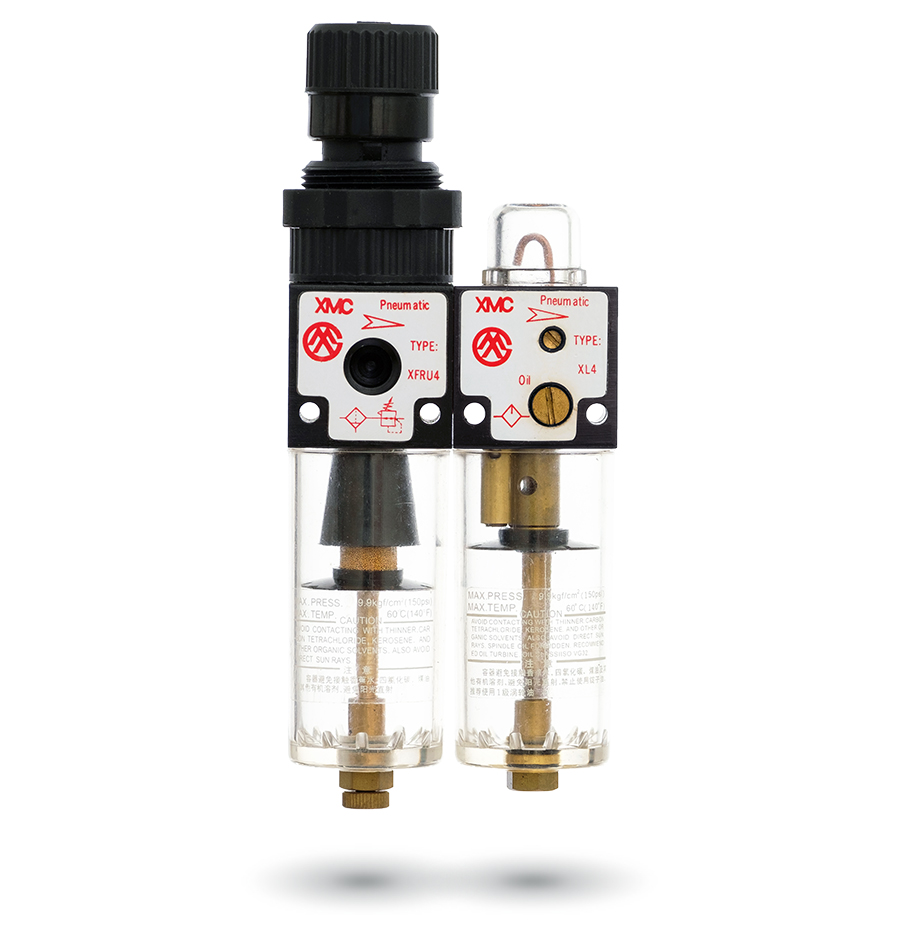

▌XFRUL4 二联件(FR+L)
符号

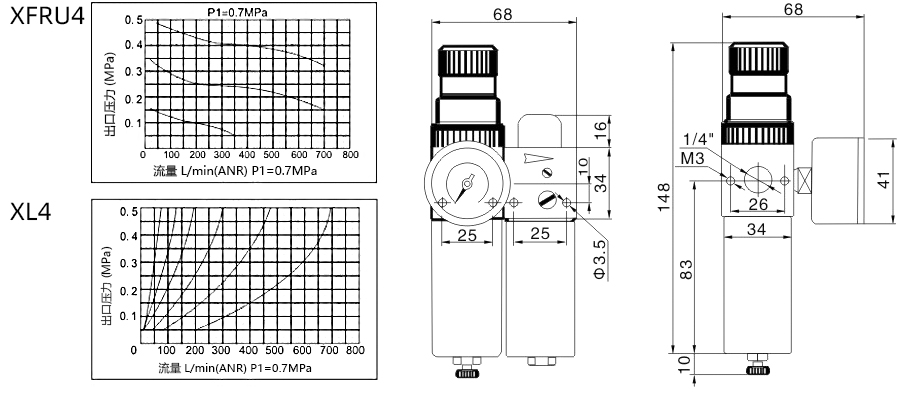

流量特性曲线 尺寸图 (mm)
特性
该系列元件包括空气过滤器、减压阀、油雾器及其组合元件。1. 接口螺纹为G1/4;2. 元件结构轻巧;3. 特别适用于小型气动装置。
XFRUL4二联件
50μm
0.05~0.25MPa
0.05~0.63MPa
订购码
♦ 连接方式 ♦ 二联件连接方式
说明:
A-调节针阀。调节油量大小。
B-加油孔螺栓。加油时首先切断气源,然后将B拧下加油至规定高度,加油完毕后将B拧上,保证密封。
C-压力调节手轮。调节压力时将C垂直向上提至调节位置,转动C调节至所需压力,然后垂直压下,锁定手轮C,保持压力稳定。
XFRU4+XL4
♦ 三联件连接方式
XF4+XR4+XL4
♦ 结构简图
♦ 附件
