A 系列气源处理元件

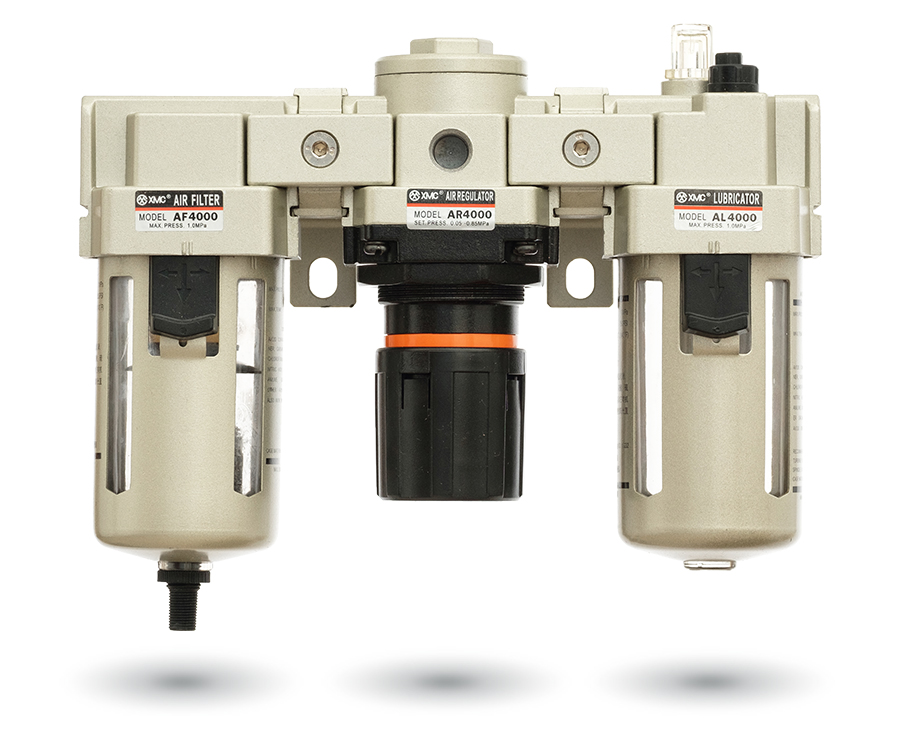

▌AC4000-03D/04D/06D 三联件(F+R+L)
符号
外形尺寸图 (mm)
 | AC1000~2000 |
AC2500~ 5000 |  |
尺寸表 (mm)
| 型号 | 口径 | A | B | C | D | E | F | G | H | J | K | L | P | 带自动排水器B | |
| AC1000 | M5 | 91 | 91 | 25.5 | 25 | 26 | 25 | 33 | 20 | 4.5 | 7.5 | 5 | 38.5 | 无 | |
| AC2000 | 1/8~1/4 | 140 | 122 | 38 | 40 | 57 | 30 | 50 | 24 | 5.5 | 8.5 | 5 | 50 | 145 | *160 |
| AC2500 | 1/4~3/8 | 181 | 158 | 38 | 53 | 61 | 41 | 64 | 35 | 7 | 11 | 7 | 70.5 | 172 | |
| AC3000 | 1/4~3/8 | 181 | 158 | 38 | 53 | 61 | 41 | 64 | 35 | 7 | 11 | 7 | 70.5 | 172 | |
| AC4000 | 3/8~1/2 | 238 | 191 | 41 | 70 | 66 | 50 | 84 | 40 | 9 | 13 | 7 | 88 | 196 | |
| AC4000-06 | 3/4 | 253 | 191 | 40.5 | 70 | 70 | 50 | 89 | 40 | 9 | 13 | 7 | 88 | 196 | |
| AC5000 | 3/4~1 | 300 | 268 | 48 | 90 | 76 | 70 | 105 | 50 | 12 | 16 | 10.5 | 115 | 273 | |
*标注尺寸为杠杆式自动放水器高度尺寸。

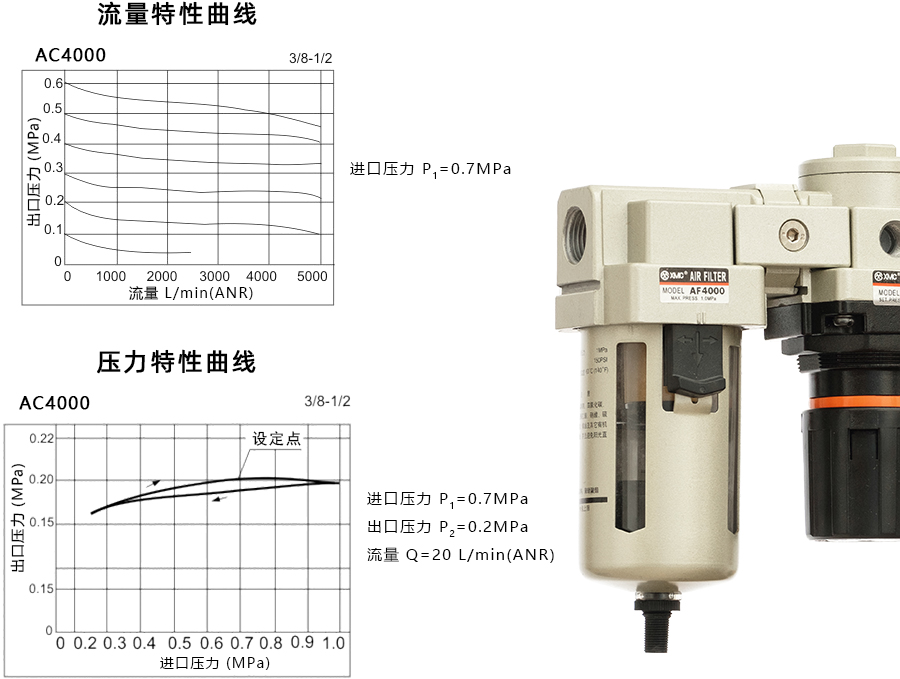

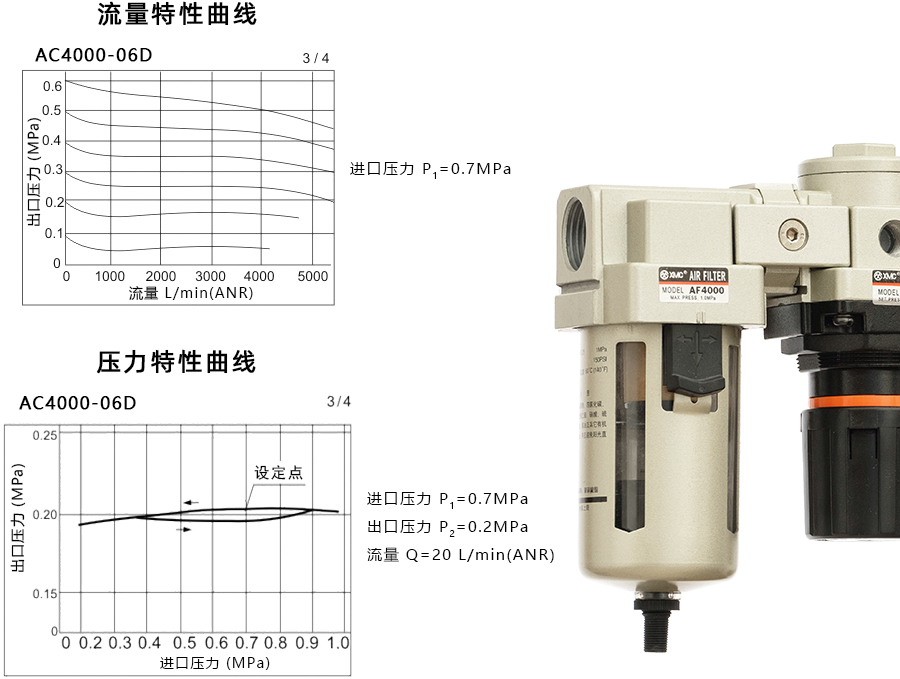

特性
A系列元件包括空气过滤器、减压阀、油雾器及其组合元件，接口螺纹从M5~G1一应俱全，元件结构合理性对其性能有所提高，适用于各种小、中、大型气动系统装置，可替换日系气动元件产品。
规格
| 订货号 /Order No. | AC4000-03D/04D/06D |
| 保证耐压力 /Ensured Pressure Resistance | 1.5MPa (15kgf/cm2) |
| 最高使用压力 /Maximum Working Pressure | 1.0MPa (10kgf/cm2) |
| 环境及流体温度 /Ambient and Fluid Temperature | 5~60℃ |
| *过滤精度 /Filter Precision | 25μm |
| **滤芯材质/Filter Element Material | 铜/Brass |
| 建议用油 /Recommended Oil Use | 透平一号油/Turbine No.1 Oil ISOVG32 |
| 容器材料 /Container Material | 聚碳酸酯/Polycarbonate |
| 防护罩 /Protective Cover | AC1000~2000: 无/None AC2500~5000: 有/Available |
| 调压范围 /Pressure Regulating Range | AC1000: 0.05~0.7MPa (0.5~7kgf/cm2) AC2000~5000: 0.05~0.85MPa (0.5~8.5kgf/cm2) |
| 阀型 /Valve Type | 带溢流型/With Overflow |
*还有5、50μm可供选择。**还有PE滤芯可供选择。
选型表
| 型号 | 规格 | 配件 | ||||||||
| 组件 | 注2)额定流量 (L/min) | 注3)接管口径 (G) | 压力表 口径 | 重量 (kg) | 托架 | 压力表 | ||||
| 手动放水型 | 注1)自动排水型 | 过滤器 | 减压阀 | 油雾器 | ||||||
| AC1000-M5 | 无 | AF1000 | AR1000 | AL1000 | 90 | M5 | 1/16 | 0.26 | Y10L | G27-10-R1 |
| AC2000-01 | AC2000-01D | AF2000 | AR2000 | AL2000 | 500 | 1/8 | 1/8 | 0.74 | Y20L | G36-10-01 |
| AC2000-02 | AC2000-02D | 1/4 | ||||||||
| AC2500-02 | AC2500-02D | AF3000 | AR2500 | AL3000 | 1500 | 1/4 | 1/8 | 1.04 | Y30L | |
| AC2500-03 | AC2500-03D | 3/8 | ||||||||
| AC3000-02 | AC3000-02D | AF3000 | AR3000 | AL3000 | 2000 | 1/4 | 1/8 | 1.18 | Y30L | |
| AC3000-03 | AC3000-03D | 3/8 | ||||||||
| AC4000-03 | AC4000-03D | AF4000 | AR4000 | AL4000 | 4000 | 3/8 | 1/4 | 2.14 | Y40L | G46-10-02 |
| AC4000-04 | AC4000-04D | 1/2 | ||||||||
| AC4000-06 | AC4000-06D | AF4000-06 | AR4000-06 | AL4000-06 | 4500 | 3/4 | 1/4 | 2.47 | Y50L | |
| AC5000-06 | AC5000-06D | AF5000 | AR5000 | AL5000 | 5000 | 3/4 | 1/4 | 3.82 | Y60L | |
| AC5000-10 | AC5000-10D | 1 | ||||||||
注1）AC2000有两种自动排水结构可选，脉冲式自动排水器为常规选型，还有杠杆式自动排水器可选，订货时用“D2”表示；
AC2500~AC5000自动排水器结构以杠杆式为常规选型，还有浮球式自动排水器可选，详细说明请参阅自动排水器介绍。
注2）供应压力为0.7MPa (7.1kgf/cm2) 设定压力为0.5MPa (5.1kgf/cm2) 的情况下。
注3）接管口径另有Rc、NPT螺纹可供选择。
